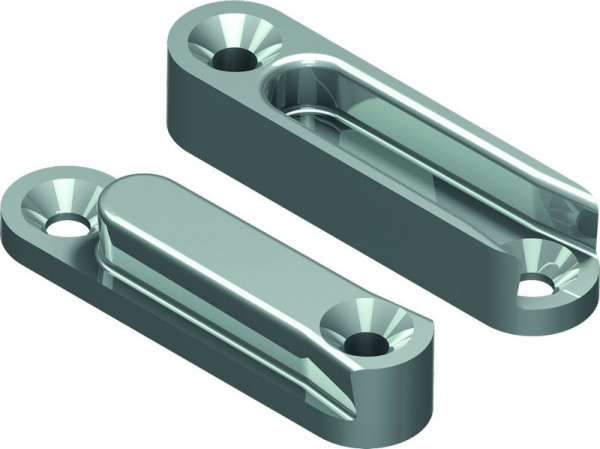

Montageverbinder SHERPA Mini 10

die praktische Montageserie ist für eine sichere Herstellung von Wintergärten, Carports, Treppen, Balkonen, Podesten, etc. geeignet, können entweder plan aufgeschraubt oder unsichtbar eingefräst werden.

• Gesamtlänge: 40mm
• Gesamtbreite: 10mm
• Gesamthöhe: 10mm
• Einfrästiefe: 9mm
• Material: Aluminium

Vorteile:

• für Profis & Heimwerker
• leicht zu verarbeiten
• sicher & zuverlässig
• für eine schnelle Vorfertigung & Montage

Unter Berücksichtigung der entsprechenden Randabstände wird immer die Verbinderplatte mit der größeren Bohrungsanzahl an das Hirnholz aufgeschraubt.

Sichtbare Verbindung
Die Verbinderplatten sind am Haupt- und Nebenträger nur plan aufgeschraubt und somit sichtbar. Um die Passgenauigkeit zu gewährleisten wird ein Vorbohren
der Positionierungsschrauben empfohlen. Dabei darf der Bohrdurchmesser keinesfalls größer sein als der Kerndurchmesser der Schrauben.


Unsichtbare Verbindung
Einfrästiefe:
Verbinder der Montageserie sollten min. 1 mm weniger tief als die Gesamtstärke beider Platten eingefräst werden. Die Montageserie wurde keinen Belastungstests unterzogen und eignet sich deshalb für konstruktive Anschlüsse.


Schrauben: 4 Stück Durchmesser 3,0 (handelsübliche Schrauben)
Lieferung ohne Befestigungsschrauben
