Einfrässcharnier, Türdicke 22 - 30 mm

• Für vielfältige Anwendungen (Drehtüren, Falttüren, Klappen, Truhendeckel, etc.)
• Zum Einfräsen
• Für Türdicken von 20mm bis 30mm.
• maximales Türgewicht bei zwei Scharnieren: 10kg.
• Öffnungswinkel 180°.
• Gesamtlänge L1: 61,5mm
• Gesamtbreite ø: 13,5mm
• Frästiefe für Stulp T2: 6,5mm
• Gesamtfrästiefe T1: 18,5mm
• Abstand Befestigungsschrauben L5: 46,5mm
• Abstand Scharnierschenkel bei 180° Öffnung S: 8,5mm
• Inklusive Befestigungsschrauben.
• Zinkdruckguss Edelstahl Optik gebürstet.

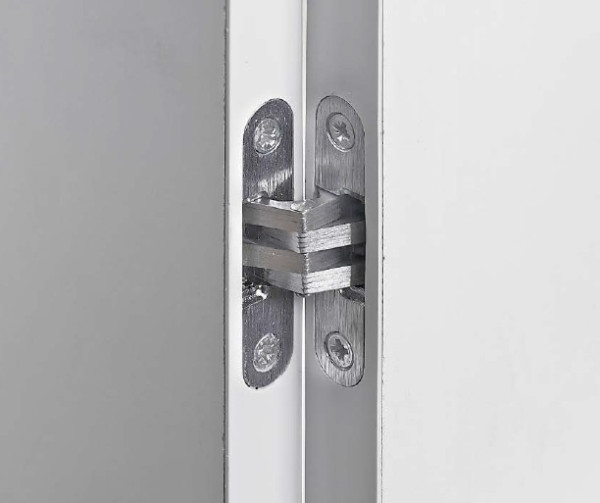

( Abbildung ähnlich )
