Einfrässcharnier, Türdicke 28 - 40 mm

• Für vielfältige Anwendungen (Drehtüren, Falttüren, Klappen, Truhendeckel, etc.)
• Zum Einfräsen
• Für Türdicken von 28mm bis 40mm.
• maximales Türgewicht bei zwei Scharnieren: 20kg.
• Öffnungswinkel 180°.
• Gesamtlänge L1: 70,1mm
• Gesamtbreite ø: 16,0mm
• Frästiefe für Stulp T2: 7,2mm
• Gesamtfrästiefe T1: 24,2mm
• Abstand Befestigungsschrauben L5: 51,5mm
• Abstand Scharnierschenkel bei 180° Öffnung S: 11,3mm
• Inklusive Befestigungsschrauben.
• Zinkdruckguss Edelstahl Optik gebürstet.

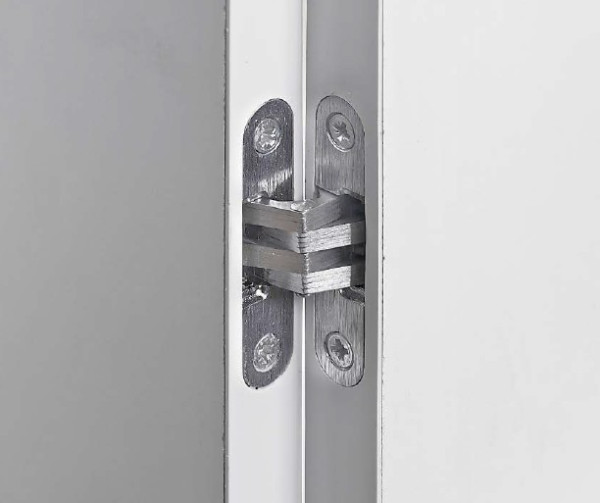

( Abbildung ähnlich )
