Hettich
Hettich

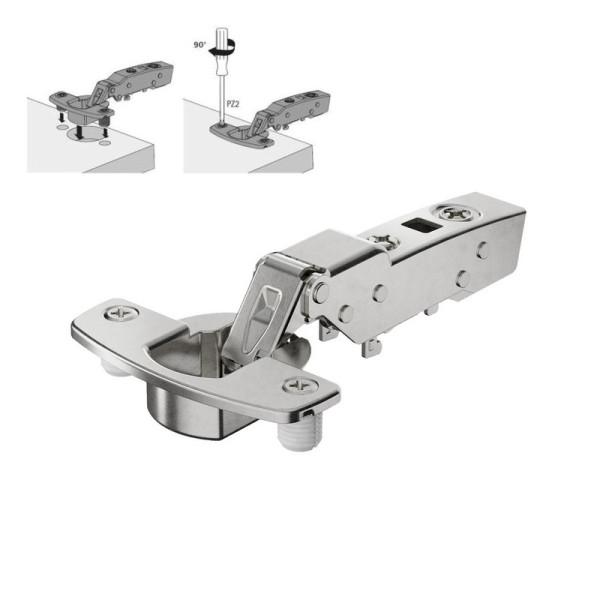

Sensys 110°-Scharnier mit integrierter Dämpfung (Sensys 8645i), halb vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, Schnellmontage Flash (ø 10 x 11)

Art.Nr.: 9073612
Hersteller-Nr.: 9073612
GTIN/EAN: 4023149697913

Automatikscharnier mit Aufklipstechnik und integrierter Dämpfung - Kröpfung 9,5mm - für Mittelseiten - mit Aufklipstechnik - Türdicke von 15mm bis 24mm - Montageart: Schnellmontage Flash - Montageplatten, Abdeckungen und Befestigungsschrauben sind nicht beinhaltet!

Topfscharnier sensys 8645i 110° Flash (Mittelseite)
Topfscharnier sensys 8645i 110° Flash (Mittelseite)
Topfscharnier sensys 8645i 110° Flash (Mittelseite)
Topfscharnier sensys 8645i 110° Flash (Mittelseite)
Topfscharnier sensys 8645i 110° Flash (Mittelseite)
Topfscharnier sensys 8645i 110° Flash (Mittelseite)
Topfscharnier sensys 8645i 110° Flash (Mittelseite)
Topfscharnier sensys 8645i 110° Flash (Mittelseite)
Topfscharnier sensys 8645i 110° Flash (Mittelseite)
Topfscharnier sensys 8645i 110° Flash (Mittelseite)
Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)
TM
Basis "B" INFO - Auflage "A" INFO + Maß "C" INFO
= Distanz "D" INFO
3.00 mm - mm + mm = 1 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.
Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.
Türgewicht in kgTürhöhe in mm
kg mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.
4,80 €
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 3-5 Tage*
Staffelpreise
ab 1 Stk.
je 4,80 €
ab 5 Stk.
je 4,30 €
ab 10 Stk.
je 4,14 €
In den Warenkorb
  • Produktbeschreibung
  • Rezensionen
  • Hersteller Informationen

Topfscharnier sensys 8645i 110° Flash (Mittelseite)

  • Automatikscharnier mit Aufklipstechnik
  • Montageart: Schnellmontage Flash
  • Für Türdicken von 15 - 24 mm
  • Topfdurchmesser 35 mm
  • Öffnungswinkel 110°
  • Mit Schließautomatik
  • Integrierte unsichtbare Dämpfung
  • Integrierte Auflagenverstellung ± 2 mm
  • Integrierte Tiefenverstellung + 3 mm / – 2 mm
  • Höhenverstellung über Montageplatte
  • Scharniertopf /-arm: Stahl vernickelt
  • Geringe Topftiefe: 12,8mm
  • Für halb vorliegende Türen
  • Basis B: 3mm
  • Qualitätseinstufungen nach EN 15570, Level3
Perfekte Dämpfung Silent System im formvollendeten Design

Achtung:
Abdeckung sind nicht beinhaltet, ggf. separat bestellen!

Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig ! (siehe Empfehlung)

Zur Auswahl der Montageplatten

INFO Kurzanleitung zur Topfscharnier- und Montageplattenauswahl

Produkteigenschaften
Produktfamilie:Hettich sensys
Schließeigenschaften:mit DämpfungMit integrierter Dämpfung.
Oberfläche:Vernickelt
Anschlagsart:halb vorliegend
BefestigungsartWie wird der Beschlag befestigt.:Zum Einpressen
Korpuswinkel:Korpuswinkel 90°
Öffnungswinkel:Öffnungswinkel 110°
Topfdurchmesser:35mm
Türdicke:Türdicke von 15 bis 24mm
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Diesen Artikel haben wir am 02.07.2023 in unseren Katalog aufgenommen.
