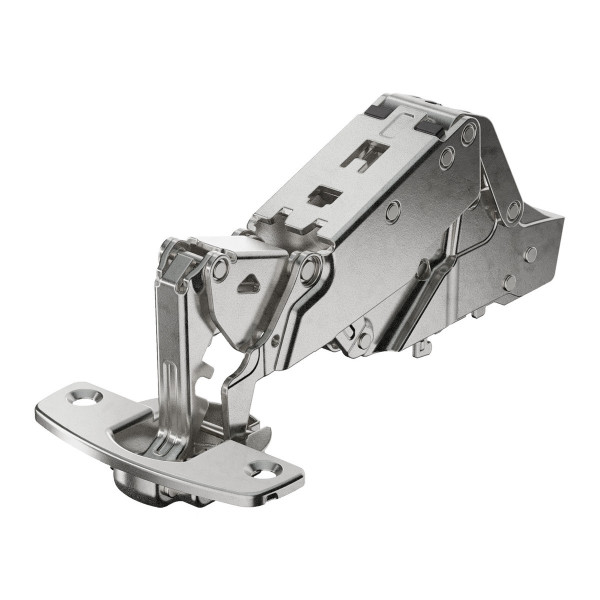

Sensys Weitwinkelscharnier, mit Null-Einsprung, mit integrierter Dämpfung (Sensys 8657i), halb vorliegend, Öffnungswinkel 165°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben

8,61 €
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.  je 8,61 €
ab 5 Stk.  je 7,13 €
ab 10 Stk.  je 6,72 €
Art.Nr.: 9099550
Hersteller: Hettich
GTIN/EAN: 4023149839177
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 2-4 Tage*
Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)
TM
Basis "B" INFO - Auflage "A" INFO + Maß "C" INFO
= Distanz "D" INFO
3.00 mm - mm + mm = 1 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.
Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.
Türgewicht in kgTürhöhe in mm
kg mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

Topfscharnier sensys 8657i 165° (Mittelseite)

  • Automatikscharnier mit Aufklipstechnik
  • Für Türdicken von 15 - 32 mm
  • Null-Einsprungscharnier
  • Topfdurchmesser 35 mm
  • Öffnungswinkel 165°
  • Mit Schließautomatik
  • Integrierte unsichtbare Dämpfung
  • Integrierte Auflagenverstellung ± 2 mm
  • Integrierte Tiefenverstellung + 3mm / – 2mm
  • Höhenverstellung über Montageplatte
  • Scharniertopf /-arm: Stahl vernickelt
  • Bohrbild TH 52 x 5,5mm
  • Geringe Topftiefe: 11,6mm
  • Für halb vorliegende Türen
  • Basis B: 3mm
  • Auch als Gehrungsscharnier einsetzbar
  • Qualitätseinstufungen nach EN 15570, Level3

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!

Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

Info Zur Auswahl der Montageplatten

INFO Kurzanleitung zur Topfscharnier- und Montageplattenauswahl



Wir empfehlen Ihnen noch folgende Produkte:

Anschraub-Kreuzmontageplatte 0mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 0mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 1,5mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 1,5mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 3mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 3mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 5mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 5mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte TOP 0mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 0mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 1,5mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 1,5mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 3mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 3mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 0mm sensys

Anschraub-Kreuzmontageplatte TOP 0mm sensys

Anschraub-Kreuzmontageplatte TOP 1,5mm sensys

Anschraub-Kreuzmontageplatte TOP 1,5mm sensys

Anschraub-Kreuzmontageplatte TOP 3mm sensys

Anschraub-Kreuzmontageplatte TOP 3mm sensys

Öffnungswinkelbegrenzer für Sensys 8657i  105° / 120°

Öffnungswinkelbegrenzer für Sensys 8657i 105° / 120°

Öffnungswinkelbegrenzer für Sensys 8657i  90° / 135°

Öffnungswinkelbegrenzer für Sensys 8657i 90° / 135°

Scharniertopf Abdeckkappe für sensys Topfscharniere

Scharniertopf Abdeckkappe für sensys Topfscharniere

Abdeckkappe für Sensys Null-Einsprungscharnier

Abdeckkappe für Sensys Null-Einsprungscharnier

Abdeckkappe für Sensys Null-Einsprungscharnier mit Logo

Abdeckkappe für Sensys Null-Einsprungscharnier mit Logo

Top
Ankörnlehre MultiBlue

Ankörnlehre MultiBlue

Ankörnlehre für Anschraub-Kreuzmontageplatten

Ankörnlehre für Anschraub-Kreuzmontageplatten

Befestigungsschraube Scharniertopf  3,5x13 vernickelt  (200St.)

Befestigungsschraube Scharniertopf 3,5x13 vernickelt (200St.)

Befestigungsschraube Scharniertopf  3,5x16 vernickelt  (200St.)

Befestigungsschraube Scharniertopf 3,5x16 vernickelt (200St.)

3,5 x 16mm  TX15  Senkkopf  Vollgewinde (1000 St.)

3,5 x 16mm TX15 Senkkopf Vollgewinde (1000 St.)

3,5 x 16mm  TX20  Senkkopf  Vollgewinde (200 St.)

3,5 x 16mm TX20 Senkkopf Vollgewinde (200 St.)

Forstnerbohrer HM 35mm

Forstnerbohrer HM 35mm

Bohrlehre DrillJig Scharnier  Bohrer 35mm / 2x2,5mm

Bohrlehre DrillJig Scharnier Bohrer 35mm / 2x2,5mm

Produkteigenschaften

Produktfamilie:
Hettich sensys
Schließeigenschaften:
mit Dämpfung
Oberfläche:
Vernickelt
Anschlagsart:
halb vorliegend
Befestigungsart:
Zum Anschrauben, Zum Einpressen
Korpuswinkel:
Korpuswinkel 90°
Öffnungswinkel:
Öffnungswinkel 165°
Topfdurchmesser:
35mm
Türdicke:
Türdicke von 15 bis 32mm
