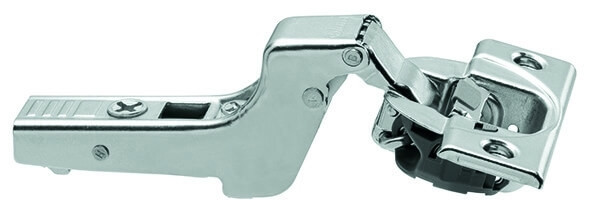

CLIP top BLUMOTION BLUM 71B3750 NI, Standardscharnier 110°, Innenanschlag, Topf Schrauben

Art.Nr.: 4891339
Hersteller-Nr.: 71B3750
GTIN/EAN: 9002617767988

CLIP top BLUMOTION mit integrierter BLUMOTION - für Innenanschlag - mit Aufklipstechnik - Türdicke von 16mm bis 26mm - Montageplatten, Abdeckungen und Befestigungsschrauben sind nicht beinhaltet!

Topfscharnier CLIP top BLUMOTION 110° (Innenanschlag)
Topfscharnier CLIP top BLUMOTION 110° (Innenanschlag)
Topfscharnier CLIP top BLUMOTION 110° (Innenanschlag)
Topfscharnier CLIP top BLUMOTION 110° (Innenanschlag)
Topfscharnier CLIP top BLUMOTION 110° (Innenanschlag)
Topfscharnier CLIP top BLUMOTION 110° (Innenanschlag)
Topfscharnier CLIP top BLUMOTION 110° (Innenanschlag)
Topfscharnier CLIP top BLUMOTION 110° (Innenanschlag)
Topfscharnier CLIP top BLUMOTION 110° (Innenanschlag)
Topfscharnier CLIP top BLUMOTION 110° (Innenanschlag)
Topfscharnier CLIP top BLUMOTION 110° (Innenanschlag)
Topfscharnier CLIP top BLUMOTION 110° (Innenanschlag)
Berechnungshilfe zum Festlegen der Distanz "D" (Dicke der Montageplatte)
TE
Basis "B" INFO + Fuge "F" INFO + Maß "C" INFO
= Distanz "D" INFO
-7.00 mm + mm + mm = -0.5 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.
Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.
Türgewicht in kgTürhöhe in mm
kg mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.
4,59 €
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 3-5 Tage*
Staffelpreise
ab 1 Stk.
je 4,59 €
ab 5 Stk.
je 4,12 €
ab 10 Stk.
je 3,96 €
In den Warenkorb
  • Produktbeschreibung
  • Rezensionen
  • Hersteller Informationen

Topfscharnier CLIP top BLUMOTION mit integrierter Dämpfung 110° (Innenanschlag)

  • Topf zum Anschrauben ( Abstand der Befestigungslöcher 45mm )
  • Für Türdicken von 16 - 26 mm
  • Topfdurchmesser 35 mm
  • Öffnungswinkel 110°
  • Mit Schließautomatik
  • Integrierte unsichtbare Dämpfung (Deaktivierbar)
  • Integrierte Auflagenverstellung ± 2 mm
  • Integrierte Tiefenverstellung + 3mm / – 2mm
  • Höhenverstellung über Montageplatte
  • Ganzmetallscharnier, Vernickelt
  • Geringe Topftiefe: 13mm
  • Für einliegende Türen


Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

INFO Zur Auswahl der Montageplatten

INFO Kurzanleitung zur Topfscharnier- und Montageplattenauswahl

Produkteigenschaften
Produktfamilie:Blum Clip top Blumotion
Schließeigenschaften:mit DämpfungMit integrierter Dämpfung.
Oberfläche:Vernickelt
Anschlagsart:einliegend
BefestigungsartWie wird der Beschlag befestigt.:Zum AnschraubenDer Beschlag wird mit Spanplattenschrauben an das vorgesehene Bauteil geschraubt.
Korpuswinkel:Korpuswinkel 90°
Öffnungswinkel:Öffnungswinkel 110°
Topfdurchmesser:35mm
Türdicke:Türdicke von 16 bis 26mm
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Diesen Artikel haben wir am 13.05.2018 in unseren Katalog aufgenommen.
