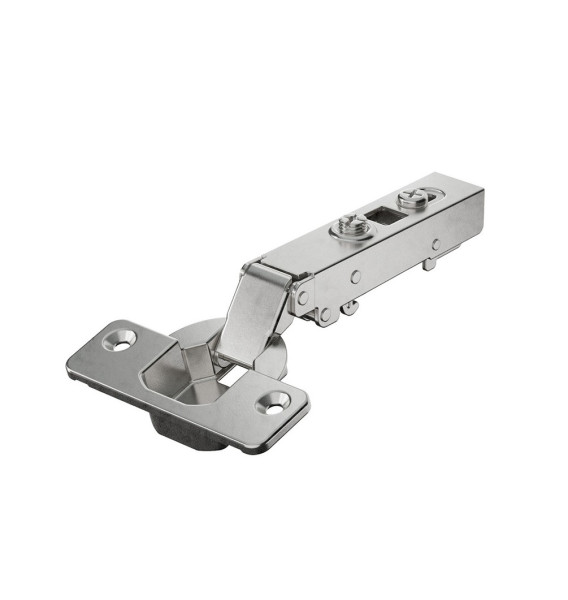

Edelstahlscharnier Veosys B11, Öffnungswinkel 105°, TH52 zum Anschrauben, mit Dämpfung

6,86 €
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.  je 6,86 €
ab 5 Stk.  je 5,84 €
ab 10 Stk.  je 5,52 €
Art.Nr.: 9289590
Hersteller: Hettich
GTIN/EAN: 4023149257445
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 3-5 Tage*
Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)
TS
Basis "B" INFO - Auflage "A" INFO + Maß "C" INFO
= Distanz "D" INFO
11.50 mm - mm + mm = 0 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.
Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.
Türgewicht in kgTürhöhe in mm
kg mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

Edelstahl Topfscharnier Veosys 105° (Außenseite)

  • Automatikscharnier mit Aufklipstechnik und integrierter Dämpfung
  • Für Türdicken von 14 - 22 mm
  • Topfdurchmesser 35 mm
  • Öffnungswinkel 105°
  • Mit Schließautomatik
  • Integrierte Auflagenverstellung ± 2,5 mm
  • Integrierte Tiefenverstellung + 2mm / – 1,5mm
  • Höhenverstellung über Montageplatte
  • Geringe Topftiefe: 11,5mm
  • Für vorliegende Türen
  • Basis B: 11,5mm
  • Material: Edelstahl, Korrosionsbeständig 120h NSS nach DIN EN ISO 9227
  • Qualitätseinstufungen nach EN 15570, Level2
Montageplatten, Abdeckungen und Befestigungsschrauben sind nicht beinhaltet! (siehe Empfehlungen)

Ob im Outdoor-Bereich, in Wellnesscentern, Fitnessstudios oder Laboren und Krankenhäusern – Veosys bietet geprüfte Korrosionsbeständigkeit. Die integrierte Dämpfung ist zuverlässig bei niedrigen wie hohen Außentemperaturen. Und mit dem einzigartig großen Selbstanzugswinkel von 35° übernimmt Veosys das Schließen fast allein.


Wir empfehlen Ihnen noch folgende Produkte:

Anschraub Kreuzmontageplatte Veosys D = 0

Anschraub Kreuzmontageplatte Veosys D = 0

Anschraub Kreuzmontageplatte Veosys D = 2

Anschraub Kreuzmontageplatte Veosys D = 2

Scharnierarm-Abdeckkappen HETTICH Veosys

Scharnierarm-Abdeckkappen HETTICH Veosys

Scharnierarm-Abdeckkappen HETTICH Veosys

Scharnierarm-Abdeckkappen HETTICH Veosys

3,5 x 16mm  A2 TX15  Senkkopf  Vollgewinde (200 St.)

3,5 x 16mm A2 TX15 Senkkopf Vollgewinde (200 St.)

Produkteigenschaften

Produktfamilie:
Hettich Veosys
Schließeigenschaften:
mit Dämpfung
Material:
Edelstahl
Anschlagsart:
voll vorliegend
Befestigungsart:
Zum Anschrauben
Korpuswinkel:
Korpuswinkel 90°
Öffnungswinkel:
Öffnungswinkel 105°
Topfdurchmesser:
35mm
Türdicke:
Türdicke von 14 bis 22mm
