Hettich

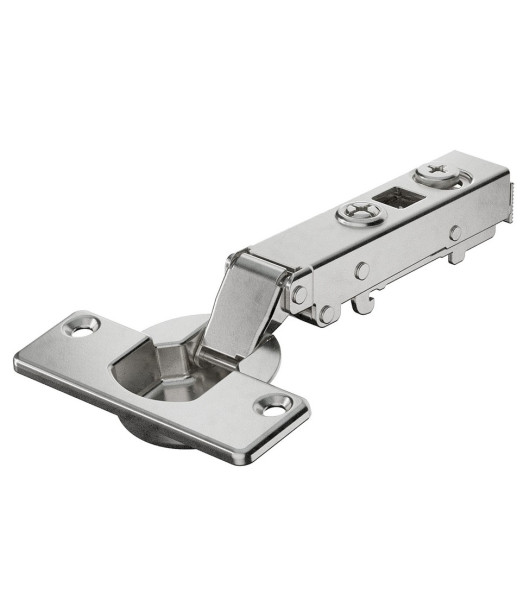

Veosys Edelstahlscharnier für dünne Türen, vorliegend, TH - Bohrbild 52 x 5,5mm, zum Anschrauben

(0)|Rezension schreiben

Art.Nr.: 9325749

Hersteller-Nr.: 9325749

GTIN/EAN: 4063674013772

Edelstahl Topfscharnier mit Aufklipstechnik und integrierter Dämpfung - für Außenseiten - mit Aufklipstechnik - Türdicke von 12mm bis 22mm - Montageplatten, Abdeckungen und Befestigungsschrauben sind nicht beinhaltet!

Veosys Edelstahlscharnier für dünne Türen, vorliegend (Außenseite)

Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)

Basis "B"	-	Auflage "A"	+	Maß "C"	=	Distanz "D"
11.50 mm	-	mm	+	mm	=	0 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.

Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.

	Türgewicht in kg	Türhöhe in mm
	kg	mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

8,03 €

inkl. 19 % MwSt. zzgl. Versandkosten

Lieferzeit: 10-14 Tage*

Staffelpreise

ab 1 Stk.

je 8,03 €

ab 5 Stk.

je 7,12 €

ab 10 Stk.

je 6,81 €

In den Warenkorb

Anfrage zum Artikel

Produktbeschreibung
Rezensionen
Hersteller Informationen

Edelstahl Topfscharnier Veosys 100° (Außenseite) für dünne Türen

Automatikscharnier mit Aufklipstechnik und integrierter Dämpfung
Für Türdicken von 12 - 22 mm
Topfdurchmesser 35 mm
Öffnungswinkel 100°
Mit Schließautomatik
Integrierte Auflagenverstellung ± 2,5 mm
Integrierte Tiefenverstellung + 2mm / – 1,5mm
Höhenverstellung über Montageplatte
Geringe Topftiefe: 10mm
Für vorliegende Türen
Basis B: 11,5mm
Material: Edelstahl, Korrosionsbeständig 120h NSS nach DIN EN ISO 9227
Qualitätseinstufungen nach EN 15570, Level2

Montageplatten, Abdeckungen und Befestigungsschrauben sind nicht beinhaltet! (siehe Empfehlungen)

Ob im Outdoor-Bereich, in Wellnesscentern, Fitnessstudios oder Laboren und Krankenhäusern – Veosys bietet geprüfte Korrosionsbeständigkeit. Die integrierte Dämpfung ist zuverlässig bei niedrigen wie hohen Außentemperaturen. Und mit dem einzigartig großen Selbstanzugswinkel von 35° übernimmt Veosys das Schließen fast allein.

Produkteigenschaften

Produktfamilie:Hettich Veosys

Schließeigenschaften:

Material:Edelstahl

Anschlagsart:voll vorliegend

Korpuswinkel:Korpuswinkel 90°

Öffnungswinkel:Öffnungswinkel 100°

Topfdurchmesser:35mm

Türdicke:Türdicke von 12 bis 22mm

Artikeldatenblatt drucken

Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.

Diesen Artikel haben wir am 17.02.2025 in unseren Katalog aufgenommen.
