Hettich
Hettich

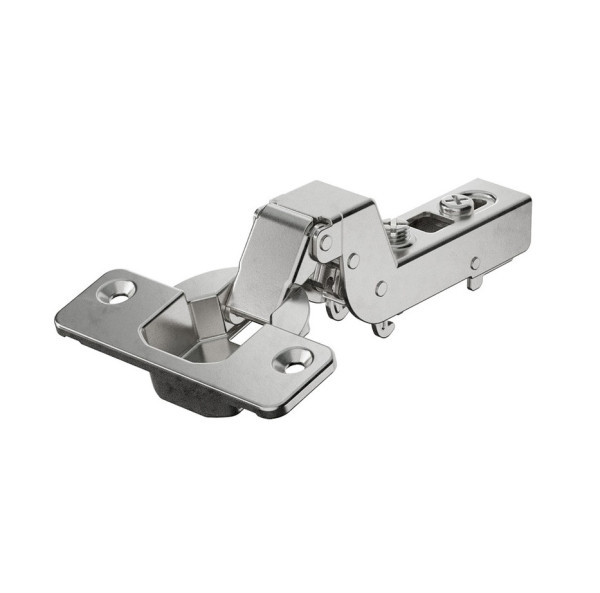

Edelstahlscharnier Veosys B11, Öffnungswinkel 105°, TH52 zum Anschrauben, mit Dämpfung

Art.Nr.: 9289595
Hersteller-Nr.: 9289595
GTIN/EAN: 4023149257469
Edelstahl Topfscharnier mit Aufklipstechnik und integrierter Dämpfung - für einliegende Türen - mit Aufklipstechnik - Türdicke von 14mm bis 22mm - Montageplatten, Abdeckungen und Befestigungsschrauben sind nicht beinhaltet!
Hettich Edelstahlscharnier Veosys mit Dämpfung (Einliegend)
Hettich Edelstahlscharnier Veosys mit Dämpfung (Einliegend)
Hettich Edelstahlscharnier Veosys mit Dämpfung (Einliegend)
Hettich Edelstahlscharnier Veosys mit Dämpfung (Einliegend)
Hettich Edelstahlscharnier Veosys mit Dämpfung (Einliegend)
Hettich Edelstahlscharnier Veosys mit Dämpfung (Einliegend)
Hettich Edelstahlscharnier Veosys mit Dämpfung (Einliegend)
Hettich Edelstahlscharnier Veosys mit Dämpfung (Einliegend)
Hettich Edelstahlscharnier Veosys mit Dämpfung (Einliegend)
Hettich Edelstahlscharnier Veosys mit Dämpfung (Einliegend)
Hettich Edelstahlscharnier Veosys mit Dämpfung (Einliegend)
Hettich Edelstahlscharnier Veosys mit Dämpfung (Einliegend)
Hettich Edelstahlscharnier Veosys mit Dämpfung (Einliegend)
Hettich Edelstahlscharnier Veosys mit Dämpfung (Einliegend)
Hettich Edelstahlscharnier Veosys mit Dämpfung (Einliegend)
Hettich Edelstahlscharnier Veosys mit Dämpfung (Einliegend)
Berechnungshilfe zum Festlegen der Distanz "D" (Dicke der Montageplatte)
TE
Basis "B" INFO + Fuge "F" INFO + Maß "C" INFO
= Distanz "D" INFO
-6.50 mm + mm + mm = 0 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.
Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.
Türgewicht in kgTürhöhe in mm
kg mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.
7,26 €
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 3-5 Tage*
Staffelpreise
ab 1 Stk.
je 7,26 €
ab 5 Stk.
je 6,90 €
ab 10 Stk.
je 6,49 €
In den Warenkorb
  • Produktbeschreibung
  • Rezensionen1
  • Hersteller Informationen

Edelstahl Topfscharnier Veosys 105° (Einliegend)

  • Automatikscharnier mit Aufklipstechnik und integrierter Dämpfung
  • Für Türdicken von 14 - 22 mm
  • Topfdurchmesser 35 mm
  • Öffnungswinkel 105°
  • Mit Schließautomatik
  • Integrierte Auflagenverstellung ± 2,5 mm
  • Integrierte Tiefenverstellung + 2mm / – 1,5mm
  • Höhenverstellung über Montageplatte
  • Geringe Topftiefe: 11,5mm
  • Für vorliegende Türen
  • Basis B: 3mm
  • Material: Edelstahl, Korrosionsbeständig 120h NSS nach DIN EN ISO 9227
  • Qualitätseinstufungen nach EN 15570, Level2
Montageplatten, Abdeckungen und Befestigungsschrauben sind nicht beinhaltet! (siehe Empfehlungen)

Ob im Outdoor-Bereich, in Wellnesscentern, Fitnessstudios oder Laboren und Krankenhäusern – Veosys bietet geprüfte Korrosionsbeständigkeit. Die integrierte Dämpfung ist zuverlässig bei niedrigen wie hohen Außentemperaturen. Und mit dem einzigartig großen Selbstanzugswinkel von 35° übernimmt Veosys das Schließen fast allein.
Produkteigenschaften
Produktfamilie:Hettich Veosys
Schließeigenschaften:mit DämpfungMit integrierter Dämpfung.
Material:Edelstahl
Anschlagsart:einliegend
BefestigungsartWie wird der Beschlag befestigt.:Zum AnschraubenDer Beschlag wird mit Spanplattenschrauben an das vorgesehene Bauteil geschraubt.
Korpuswinkel:Korpuswinkel 90°
Öffnungswinkel:Öffnungswinkel 105°
Topfdurchmesser:35mm
Türdicke:Türdicke von 14 bis 22mm
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Diesen Artikel haben wir am 25.11.2021 in unseren Katalog aufgenommen.
Kundenrezensionen1
Durchschnittliche Bewertung: 5
Basierend auf 1 Bewertung
Bewertung:| | Datum: 02.06.2024
Bewertung ohne Text
Hersteller Informationen
Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern - Germany
