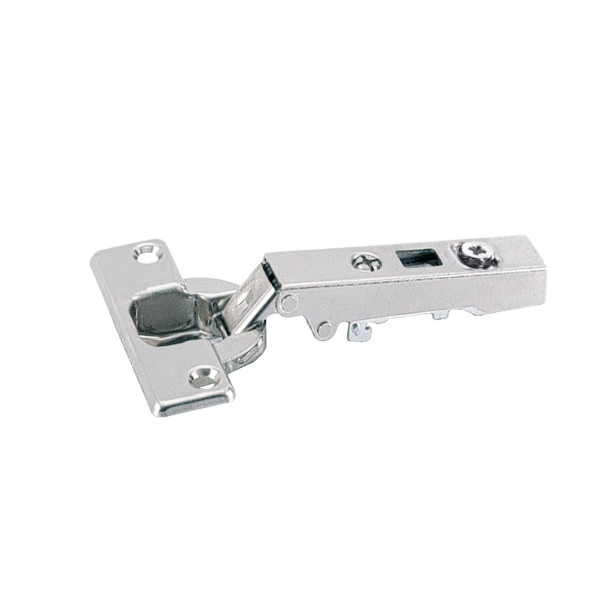

Topfscharnier Intermat 9936 95° für Profiltüren (Außenseite)

2,11 €
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.  je 2,11 €
ab 20 Stk.  je 1,81 €
ab 50 Stk.  je 1,65 €
Art.Nr.: 0073913    Hersteller: Hettich
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: AUSLAUFARTIKEL
Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)
TS
Basis "B" INFO - Auflage "A" INFO + Maß "C" INFO
= Distanz "D" INFO
12.50 mm - mm + mm = 1 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.
Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.
Türgewicht in kgTürhöhe in mm
kg mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

Topfscharnier Intermat 9936  95° für Profiltüren (Außenseite)

  • Automatikscharnier mit Aufklipstechnik
  • Kröpfung 0mm
  • Automatikscharnier mit Aufklipstechnik
  • Für Türdicken ab 14 mm bis 32 mm
  • Topfdurchmesser 35 mm
  • Topftiefe 11,1mm
  • Mit Schließautomatik
  • Optimale Fugenwerte für Türen mit Profilauflagen (Haarfugenband)
  • Integrierte Auflagenverstellung ± 2,5 mm
  • Integrierte Exzenter-Tiefenverstellung + 2,2 mm/- 1,8 mm
  • Höhenverstellung über Montageplatte ± 2 mm
  • Scharniertopf /-arm: Stahl vernickelt
  • Scharniertopf T42 zum Anschrauben
  • Befestigungsschrauben sind nicht beinhaltet.
  • Basis B = 12,5mm
  • Qualitätseinstufungen nach EN 15570, Level 2

Profiltüren

Achtung:
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig ! (siehe Empfehlung)

 Klickmontage

Zur Auswahl der Montageplatten

INFO Kurzanleitung zur Topfscharnier- und Montageplattenauswahl



Wir empfehlen Ihnen noch folgende Produkte:

Aufklips Türdämpfer für Intermat Topfscharniere Kröpfung 0mm

Aufklips Türdämpfer für Intermat Topfscharniere Kröpfung 0mm

Anschraub Türdämpfer für Intermat Topfscharniere

Anschraub Türdämpfer für Intermat Topfscharniere

Anschlagdämpfer transparent  (50 Stück)

Anschlagdämpfer transparent (50 Stück)

Anschraub-Kreuzmontageplatte TOP 0mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 0mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 1,5mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 1,5mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 3mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 3mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 5mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 5mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 0mm sensys

Anschraub-Kreuzmontageplatte TOP 0mm sensys

Anschraub-Kreuzmontageplatte TOP 1,5mm sensys

Anschraub-Kreuzmontageplatte TOP 1,5mm sensys

Anschraub-Kreuzmontageplatte TOP 3mm sensys

Anschraub-Kreuzmontageplatte TOP 3mm sensys

Anschraub-Kreuzmontageplatte TOP 5mm sensys

Anschraub-Kreuzmontageplatte TOP 5mm sensys

Anschraub-Kreuzmontageplatte 0mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 0mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 1,5mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 1,5mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 3mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 3mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 5mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 5mm für Senkholzschrauben

Scharnierarm-Abdeckkappe (Intermat)

Scharnierarm-Abdeckkappe (Intermat)

3,5 x 16mm  TX15  Senkkopf  Vollgewinde (1000 St.)

3,5 x 16mm TX15 Senkkopf Vollgewinde (1000 St.)

Forstnerbohrer HM 35mm

Forstnerbohrer HM 35mm

Top
Ankörnlehre MultiBlue

Ankörnlehre MultiBlue

Produkteigenschaften

Produktfamilie:
Hettich Intermat
Schließeigenschaften:
ohne Dämpfung
Oberfläche:
Vernickelt
Anschlagsart:
voll vorliegend
Befestigungsart:
Zum Anschrauben
Korpuswinkel:
Korpuswinkel 90°
Öffnungswinkel:
Öffnungswinkel 95°
Topfdurchmesser:
35mm
Türdicke:
Türdicke von 15 bis 32mm
