Hettich
Hettich

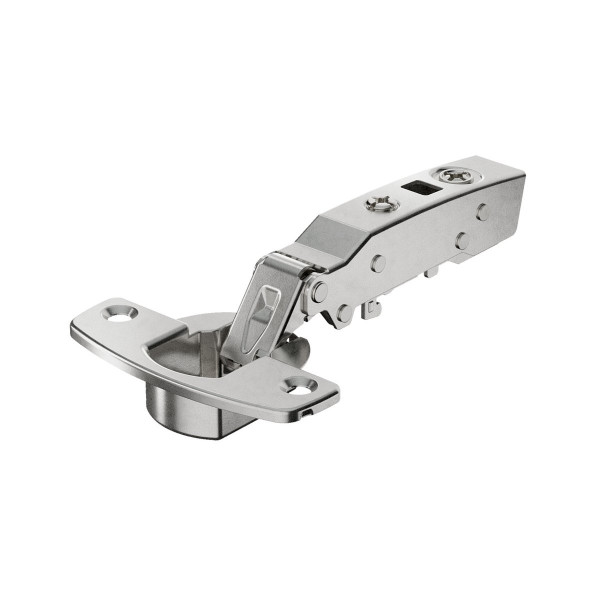

Sensys 110°-Scharnier mit integrierter Dämpfung (Sensys 8645i), vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben

Art.Nr.: 9073605
Hersteller-Nr.: 9073605
GTIN/EAN: 4023149696497

Automatikscharnier mit Aufklipstechnik und integrierter Dämpfung - Kröpfung 0mm - für Außenseiten - mit Aufklipstechnik - Türdicke von 15mm bis 24mm - Montageplatten, Abdeckungen und Befestigungsschrauben sind nicht beinhaltet!

Topfscharnier sensys 8645i 110° (Außenseite)
Topfscharnier sensys 8645i 110° (Außenseite)
Topfscharnier sensys 8645i 110° (Außenseite)
Topfscharnier sensys 8645i 110° (Außenseite)
Topfscharnier sensys 8645i 110° (Außenseite)
Topfscharnier sensys 8645i 110° (Außenseite)
Topfscharnier sensys 8645i 110° (Außenseite)
Topfscharnier sensys 8645i 110° (Außenseite)
Topfscharnier sensys 8645i 110° (Außenseite)
Topfscharnier sensys 8645i 110° (Außenseite)
Topfscharnier sensys 8645i 110° (Außenseite)
Topfscharnier sensys 8645i 110° (Außenseite)
Topfscharnier sensys 8645i 110° (Außenseite)
Topfscharnier sensys 8645i 110° (Außenseite)
Topfscharnier sensys 8645i 110° (Außenseite)
Topfscharnier sensys 8645i 110° (Außenseite)
Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)
TS
Basis "B" INFO - Auflage "A" INFO + Maß "C" INFO
= Distanz "D" INFO
12.50 mm - mm + mm = 1 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.
Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.
Türgewicht in kgTürhöhe in mm
kg mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.
4,18 €
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 3-5 Tage*
Staffelpreise
ab 1 Stk.
je 4,18 €
ab 5 Stk.
je 3,77 €
ab 10 Stk.
je 3,62 €
In den Warenkorb
  • Produktbeschreibung
  • Rezensionen34
  • Downloads
  • Hersteller Informationen

Topfscharnier sensys 8645i 110° (Außenseite)

  • Automatikscharnier mit Aufklipstechnik
  • Montageart: zum Anschrauben
  • Für Türdicken von 15 - 24 mm
  • Topfdurchmesser 35 mm
  • Öffnungswinkel 110°
  • Mit Schließautomatik
  • Integrierte unsichtbare Dämpfung
  • Integrierte Auflagenverstellung ± 2 mm
  • Integrierte Tiefenverstellung + 3mm / – 2mm
  • Höhenverstellung über Montageplatte
  • Scharniertopf /-arm: Stahl vernickelt
  • Geringe Topftiefe: 12,8mm
  • Für vorliegende Türen
  • Basis B: 12,5mm
  • Qualitätseinstufungen nach EN 15570, Level3
Perfekte Dämpfung Silent System im formvollendeten Design

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

INFO Zur Auswahl der Montageplatten

Produkteigenschaften
Produktfamilie:Hettich sensys
Schließeigenschaften:mit DämpfungMit integrierter Dämpfung.
Oberfläche:Vernickelt
Anschlagsart:voll vorliegend
BefestigungsartWie wird der Beschlag befestigt.:Zum AnschraubenDer Beschlag wird mit Spanplattenschrauben an das vorgesehene Bauteil geschraubt.
Korpuswinkel:Korpuswinkel 90°
Öffnungswinkel:Öffnungswinkel 110°
Topfdurchmesser:35mm
Türdicke:Türdicke von 15 bis 24mm
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Diesen Artikel haben wir am 01.05.2009 in unseren Katalog aufgenommen.
Kundenrezensionen34
Durchschnittliche Bewertung: 5
Basierend auf 34 Bewertungen
Bewertung:| | Datum: 06.06.2025
Bewertung ohne Text
Bewertung:| | Datum: 16.05.2025
Ich habe dieses Scharnier vor drei Jahren beim Selbstbau meiner Küche verwendet – und bin bis heute absolut zufrieden damit.
Die Qualität ist hervorragend, das Scharnier funktioniert auch nach täglicher Nutzung noch genauso präzise und leise wie am ersten Tag.
Die Montage war einfach und die Verarbeitung sehr hochwertig.

Ich würde es jederzeit wieder kaufen und kann sowohl den Artikel als auch den Verkäufer uneingeschränkt weiterempfehlen!
Bewertung:| | Datum: 14.03.2025
Bewertung ohne Text
Bewertung:| | Datum: 05.12.2024
Bewertung ohne Text
Bewertung:| | Datum: 07.11.2024
Bewertung ohne Text
Bewertung:| | Datum: 11.08.2024
Bewertung ohne Text
Bewertung:| | Datum: 02.06.2024
Bewertung ohne Text
Bewertung:| | Datum: 27.05.2024
Bewertung ohne Text
Bewertung:| | Datum: 27.05.2024
solide, leicht zu montieren
Bewertung:| | Datum: 18.03.2024
Bewertung ohne Text
Bewertung:| | Datum: 11.03.2024
Super Verarbeitung, passt sofort. Tolle und kompetente Beratung.
Bewertung:| | Datum: 24.01.2024
Bewertung ohne Text
Bewertung:| | Datum: 18.01.2024
Einfach einzubauen bzw. auszuwechseln
Bewertung:| | Datum: 29.12.2023
Bewertung ohne Text
Bewertung:| | Datum: 21.12.2023
Bewertung ohne Text
Datei
CAD-Daten-Front131.54 KBDownload
CAD-Daten-Side108.87 KBDownload
CAD-Daten-Top100.3 KBDownload
CAD-Daten-3D.dwg220.95 KBDownload
CAD-Daten-3D.dxf251.2 KBDownload
Verarbeitungshinweise sensys423.32 KBDownload
Hersteller Informationen
Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern - Germany
