Sensys Weitwinkelscharnier, mit Null-Einsprung, mit integrierter Dämpfung (Sensys 8657i), in obsidianschwarz, vorliegend, Öffnungswinkel 165°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben

8,61 €
inkl. 19 % MwSt. zzgl. Versandkosten
Art.Nr.: 9091767
Hersteller: Hettich
GTIN/EAN: 4023149145254
Für weitere Informationen besuchen Sie bitte die Artikelseite des Herstellers.
Lieferzeit: 4-7 Tage*
Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)
TS
Basis "B" INFO - Auflage "A" INFO + Maß "C" INFO
= Distanz "D" INFO
12.50 mm - mm + mm = 1 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.
Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.
Türgewicht in kg Türhöhe in mm
kg mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

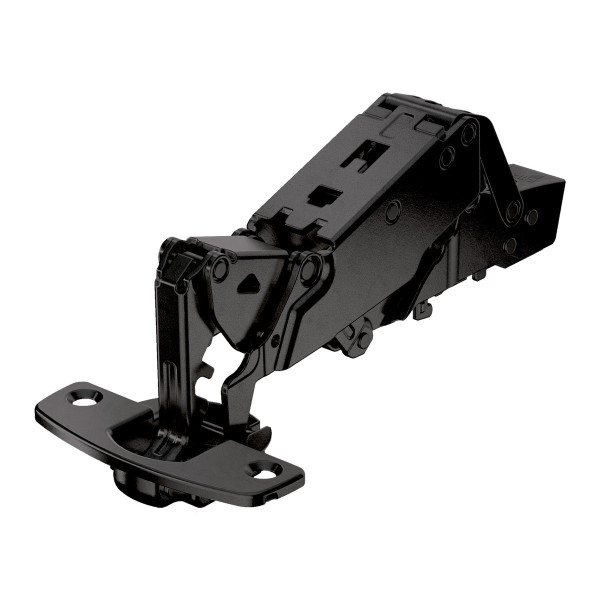

Topfscharnier sensys 8657i 165° (Außenseite) in obsidianschwarz

  • Automatikscharnier mit Aufklipstechnik
  • Für Türdicken von 15 - 32 mm
  • Null-Einsprungscharnier
  • Topfdurchmesser 35 mm
  • Öffnungswinkel 165°
  • Mit Schließautomatik
  • Integrierte unsichtbare Dämpfung
  • Integrierte Auflagenverstellung ± 2 mm
  • Integrierte Tiefenverstellung + 3mm / – 2mm
  • Höhenverstellung über Montageplatte
  • Alle sichtbaren Teile in obsidianschwarz
  • Scharniertopf TH 52 x 5,5mm zum Anschrauben
  • Geringe Topftiefe: 11,6mm
  • Für vorliegende Türen
  • Basis B: 12,5mm
  • Qualitätseinstufungen nach EN 15570, Level3

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!

Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

Zur Auswahl der Montageplatten

INFO Kurzanleitung zur Topfscharnier- und Montageplattenauswahl




Angaben zur Produktsicherheit
Hersteller: Hettich Holding GmbH & Co. oHG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern - Germany
Webseite: web.hettich.com

Wir empfehlen Ihnen noch folgende Produkte:

Scharniertopf Abdeckkappe für Topfausführung TH und TS sensys in obsidianschwarz

Scharniertopf Abdeckkappe für Topfausführung TH und TS sensys in obsidianschwarz

Befestigungsschraube Scharniertopf  3,5x16 vernickelt  (200St.)

Befestigungsschraube Scharniertopf 3,5x16 vernickelt (200St.)

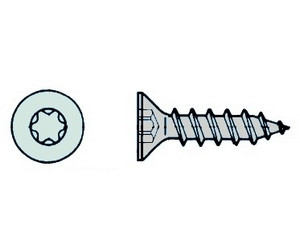

4,0 x 16mm  TX20  Senkkopf  Vollgewinde (1000 St.)

4,0 x 16mm TX20 Senkkopf Vollgewinde (1000 St.)

3,5 x 16mm  TX15  Senkkopf  Vollgewinde (1000 St.)

3,5 x 16mm TX15 Senkkopf Vollgewinde (1000 St.)

Anschraub-Kreuzmontageplatte Direkt 0mm mit Spezialschrauben in obsidianschwarz

Anschraub-Kreuzmontageplatte Direkt 0mm mit Spezialschrauben in obsidianschwarz

Anschraub-Kreuzmontageplatte Direkt 1,5mm mit Spezialschrauben in obsidianschwarz

Anschraub-Kreuzmontageplatte Direkt 1,5mm mit Spezialschrauben in obsidianschwarz

Anschraub-Kreuzmontageplatte Direkt 3mm mit Spezialschrauben in obsidianschwarz

Anschraub-Kreuzmontageplatte Direkt 3mm mit Spezialschrauben in obsidianschwarz

Anschraub-Kreuzmontageplatte Direkt 5mm mit Spezialschrauben in obsidianschwarz

Anschraub-Kreuzmontageplatte Direkt 5mm mit Spezialschrauben in obsidianschwarz

Kreuzmontageplatte Distanz 0 mit Direktbefestigungsschrauben in obdidianschwarz

Kreuzmontageplatte Distanz 0 mit Direktbefestigungsschrauben in obdidianschwarz

Kreuzmontageplatte Distanz 1,5 mit Direktbefestigungsschrauben in obdidianschwarz

Kreuzmontageplatte Distanz 1,5 mit Direktbefestigungsschrauben in obdidianschwarz

Kreuzmontageplatte Distanz 3 mit Direktbefestigungsschrauben in obdidianschwarz

Kreuzmontageplatte Distanz 3 mit Direktbefestigungsschrauben in obdidianschwarz

Kreuzmontageplatte Distanz 5 mit Direktbefestigungsschrauben in obdidianschwarz

Kreuzmontageplatte Distanz 5 mit Direktbefestigungsschrauben in obdidianschwarz

Top
Ankörnlehre MultiBlue

Ankörnlehre MultiBlue

Ankörnlehre für Anschraub-Kreuzmontageplatten

Ankörnlehre für Anschraub-Kreuzmontageplatten

Produkteigenschaften

Produktfamilie:
Hettich sensys
Schließeigenschaften:
mit Dämpfung
Oberfläche:
Obsidianschwarz
Anschlagsart:
voll vorliegend
Befestigungsart:
Zum Anschrauben , Zum Einpressen
Korpuswinkel:
Korpuswinkel 90°
Öffnungswinkel:
Öffnungswinkel 165°
Topfdurchmesser:
35mm
Türdicke:
Türdicke von 15 bis 32mm

Kundenrezensionen:

Unser Unternehmen sammelt über den unabhängigen Dienstleister SHOPVOTE Bewertungen. SHOPVOTE setzt automatische und manuelle Maßnahmen ein, um Bewertungen zu verifizieren. Informationen zur Echtheit von Kundenbewertungen auf SHOPVOTE finden Sie hier.

Schreiben Sie die erste Kundenrezension!


Kunden, die diesen Artikel kauften, haben auch folgende Artikel bestellt:

Kreuzmontageplatte Distanz 5 mit Direktbefestigungsschrauben in obdidianschwarz

Kreuzmontageplatte Distanz 5 mit Direktbefestigungsschrauben in obdidianschwarz

Top
Ankörnlehre MultiBlue

Ankörnlehre MultiBlue

Ankörnlehre für Anschraub-Kreuzmontageplatten

Ankörnlehre für Anschraub-Kreuzmontageplatten

Öffnungswinkelbegrenzer für Sensys 8657i  90° / 135°

Öffnungswinkelbegrenzer für Sensys 8657i 90° / 135°

Scharniertopf Abdeckkappe für Topfausführung TH und TS sensys in obsidianschwarz

Scharniertopf Abdeckkappe für Topfausführung TH und TS sensys in obsidianschwarz

Kreuzmontageplatte Distanz 0 mit Direktbefestigungsschrauben in obdidianschwarz

Kreuzmontageplatte Distanz 0 mit Direktbefestigungsschrauben in obdidianschwarz

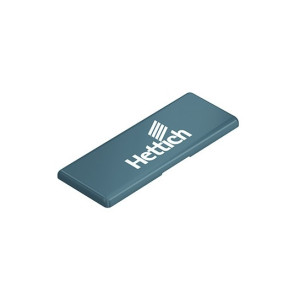

Scharnierarm Abdeckkappe für sensys Scharniere mit Logo in obsidianschwarz
