Hettich
Hettich

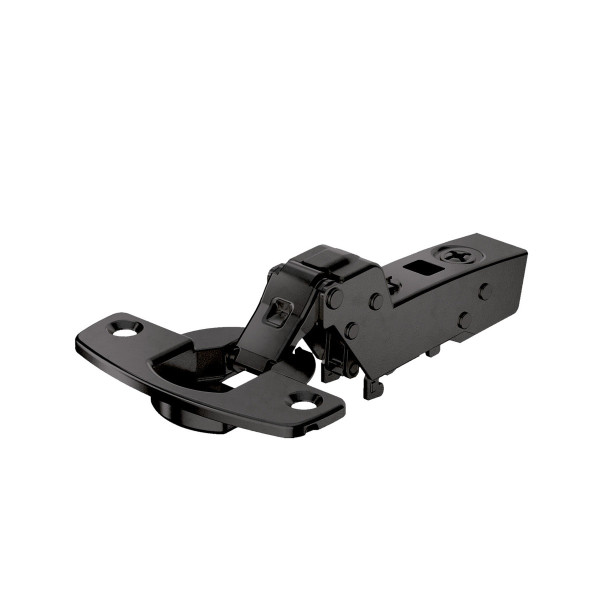

Sensys Dünntürscharnier, Türdicke ab 10 mm, mit integrierter Dämpfung (Sensys 8646i), in obsidianschwarz, einliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben

Art.Nr.: 9091763
Hersteller-Nr.: 9091763
GTIN/EAN: 4023149145247

Automatikscharnier mit Aufklipstechnik und integrierter Dämpfung - Kröpfung 0mm - Für einliegende Türen - mit Aufklipstechnik - Türdicke von 10mm bis 16mm - Alle sichtbaren Teile in obsidianschwarz - Montageplatten, Abdeckungen und Befestigungsschrauben sind nicht beinhaltet!

Topfscharnier sensys 8646i 110° für dünne Türen (einliegende Tür) in obsidianschwarz
Topfscharnier sensys 8646i 110° für dünne Türen (einliegende Tür) in obsidianschwarz
Topfscharnier sensys 8646i 110° für dünne Türen (einliegende Tür) in obsidianschwarz
Topfscharnier sensys 8646i 110° für dünne Türen (einliegende Tür) in obsidianschwarz
Topfscharnier sensys 8646i 110° für dünne Türen (einliegende Tür) in obsidianschwarz
Topfscharnier sensys 8646i 110° für dünne Türen (einliegende Tür) in obsidianschwarz
Topfscharnier sensys 8646i 110° für dünne Türen (einliegende Tür) in obsidianschwarz
Topfscharnier sensys 8646i 110° für dünne Türen (einliegende Tür) in obsidianschwarz
Topfscharnier sensys 8646i 110° für dünne Türen (einliegende Tür) in obsidianschwarz
Topfscharnier sensys 8646i 110° für dünne Türen (einliegende Tür) in obsidianschwarz
Topfscharnier sensys 8646i 110° für dünne Türen (einliegende Tür) in obsidianschwarz
Topfscharnier sensys 8646i 110° für dünne Türen (einliegende Tür) in obsidianschwarz
Topfscharnier sensys 8646i 110° für dünne Türen (einliegende Tür) in obsidianschwarz
Topfscharnier sensys 8646i 110° für dünne Türen (einliegende Tür) in obsidianschwarz
Topfscharnier sensys 8646i 110° für dünne Türen (einliegende Tür) in obsidianschwarz
Topfscharnier sensys 8646i 110° für dünne Türen (einliegende Tür) in obsidianschwarz
Berechnungshilfe zum Festlegen der Distanz "D" (Dicke der Montageplatte)
TE
Basis "B" INFO + Fuge "F" INFO + Maß "C" INFO
= Distanz "D" INFO
-4.00 mm + mm + mm = 2.5 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.
Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.
Türgewicht in kgTürhöhe in mm
kg mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.
8,83 €
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 6-9 Tage*
Staffelpreise
ab 1 Stk.
je 8,83 €
ab 5 Stk.
je 7,46 €
ab 10 Stk.
je 7,00 €
In den Warenkorb
  • Produktbeschreibung
  • Rezensionen
  • Hersteller Informationen

Topfscharnier sensys 8646i 110° für dünne Türen (einliegende Tür)  in obsidianschwarz

  • Automatikscharnier mit Aufklipstechnik
  • Für Türdicken von 10 - 16 mm
  • Topfdurchmesser 35 mm
  • Mit Schließautomatik
  • Integrierte unsichtbare Dämpfung
  • Integrierte Auflagenverstellung ± 2 mm
  • Integrierte Tiefenverstellung + 3 mm / – 2 mm
  • Höhenverstellung über Montageplatte
  • Alle sichtbaren Teile in obsidianschwarz
  • Material Scharnierarm Stahl in obsidianschwarz
  • Material Scharniertopf Stahl in obsidianschwarz
  • Scharniertopf TH 52 zum Anschrauben
  • Geringe Topftiefe: 7,8mm
  • Für einliegende Türen
  • Basis B: -4mm
  • Öffnungswinkel 110°
  • Hinweis: Die Befestigung des Scharniers in der Tür ist material- und qualitätsabhängig zu wählen und mittels geeignetem Test abzusichern.
Perfekte Dämpfung Silent System im formvollendeten Design

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Zubehör)

Zur Auswahl der Montageplatten

INFO Kurzanleitung zur Topfscharnier- und Montageplattenauswahl

Produkteigenschaften
Produktfamilie:Hettich sensys
Schließeigenschaften:mit DämpfungMit integrierter Dämpfung.
Oberfläche:Obsidianschwarz
Anschlagsart:einliegend
BefestigungsartWie wird der Beschlag befestigt.:Zum AnschraubenDer Beschlag wird mit Spanplattenschrauben an das vorgesehene Bauteil geschraubt.
Korpuswinkel:Korpuswinkel 90°
Öffnungswinkel:Öffnungswinkel 110°
Topfdurchmesser:35mm
Türdicke:Türdicke von 10 bis 16mm
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Diesen Artikel haben wir am 28.08.2018 in unseren Katalog aufgenommen.
