Sensys Dünntürscharnier, Türdicke ab 10 mm, mit integrierter Dämpfung (Sensys 8646i), in obsidianschwarz, vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben

7,77 €
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.   je 7,77 €
ab 5 Stk.   je 6,57 €
ab 10 Stk.   je 6,16 €
Art.Nr.: 9091761
Hersteller: Hettich
GTIN/EAN: 4023149145223
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 4-7 Tage*
Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)
TS
Basis "B" INFO - Auflage "A" INFO + Maß "C" INFO
= Distanz "D" INFO
12.50 mm - mm + mm = 1 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.
Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.
Türgewicht in kg Türhöhe in mm
kg mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

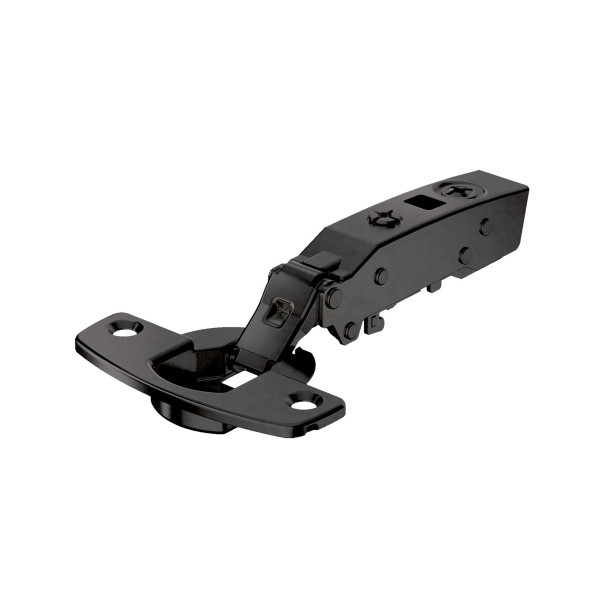

Topfscharnier sensys 8646i 110° für dünne Türen (Außenseite) in obsidianschwarz

  • Automatikscharnier mit Aufklipstechnik
  • Für Türdicken von 10 - 16 mm
  • Topfdurchmesser 35 mm
  • Mit Schließautomatik
  • Integrierte unsichtbare Dämpfung
  • Integrierte Auflagenverstellung ± 2 mm
  • Integrierte Tiefenverstellung + 3 mm / – 2 mm
  • Höhenverstellung über Montageplatte
  • Alle sichtbaren Teile in obsidianschwarz
  • Material Scharnierarm Stahl in obsidianschwarz
  • Material Scharniertopf Stahl in obsidianschwarz
  • Scharniertopf TH 52 zum Anschrauben
  • Geringe Topftiefe: 7,8mm
  • Für vorliegende Türen
  • Basis B: 12,5mm
  • Öffnungswinkel 110°
  • Hinweis: Die Befestigung des Scharniers in der Tür ist material- und qualitätsabhängig zu wählen und mittels geeignetem Test abzusichern.
Perfekte Dämpfung Silent System im formvollendeten Design

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Zubehör)

Zur Auswahl der Montageplatten

INFO Kurzanleitung zur Topfscharnier- und Montageplattenauswahl


Angaben zur Produktsicherheit
Hersteller: Hettich Marketing- und Vertriebs GmbH Co. KG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern - Germany
Webseite: web.hettich.com

Wir empfehlen Ihnen noch folgende Produkte:

Scharniertopf Abdeckkappe für Topfausführung TH und TS sensys in obsidianschwarz

Scharniertopf Abdeckkappe für Topfausführung TH und TS sensys in obsidianschwarz

Scharnierarm Abdeckkappe für sensys Scharniere ohne Logo in obsidianschwarz

Scharnierarm Abdeckkappe für sensys Scharniere ohne Logo in obsidianschwarz

Scharnierarm Abdeckkappe für sensys Scharniere mit Logo in obsidianschwarz

Scharnierarm Abdeckkappe für sensys Scharniere mit Logo in obsidianschwarz

Befestigungsschraube Scharniertopf  3,5x16 vernickelt  (200St.)

Befestigungsschraube Scharniertopf 3,5x16 vernickelt (200St.)

4,0 x 16mm  TX20  Senkkopf  Vollgewinde (1000 St.)

4,0 x 16mm TX20 Senkkopf Vollgewinde (1000 St.)

3,5 x 16mm  TX15  Senkkopf  Vollgewinde (1000 St.)

3,5 x 16mm TX15 Senkkopf Vollgewinde (1000 St.)

Anschraub-Kreuzmontageplatte Direkt 0mm mit Spezialschrauben in obsidianschwarz

Anschraub-Kreuzmontageplatte Direkt 0mm mit Spezialschrauben in obsidianschwarz

Anschraub-Kreuzmontageplatte Direkt 1,5mm mit Spezialschrauben in obsidianschwarz

Anschraub-Kreuzmontageplatte Direkt 1,5mm mit Spezialschrauben in obsidianschwarz

Anschraub-Kreuzmontageplatte Direkt 3mm mit Spezialschrauben in obsidianschwarz

Anschraub-Kreuzmontageplatte Direkt 3mm mit Spezialschrauben in obsidianschwarz

Anschraub-Kreuzmontageplatte Direkt 5mm mit Spezialschrauben in obsidianschwarz

Anschraub-Kreuzmontageplatte Direkt 5mm mit Spezialschrauben in obsidianschwarz

Kreuzmontageplatte Distanz 0 mit Direktbefestigungsschrauben in obdidianschwarz

Kreuzmontageplatte Distanz 0 mit Direktbefestigungsschrauben in obdidianschwarz

Kreuzmontageplatte Distanz 1,5 mit Direktbefestigungsschrauben in obdidianschwarz

Kreuzmontageplatte Distanz 1,5 mit Direktbefestigungsschrauben in obdidianschwarz

Kreuzmontageplatte Distanz 3 mit Direktbefestigungsschrauben in obdidianschwarz

Kreuzmontageplatte Distanz 3 mit Direktbefestigungsschrauben in obdidianschwarz

Kreuzmontageplatte Distanz 5 mit Direktbefestigungsschrauben in obdidianschwarz

Kreuzmontageplatte Distanz 5 mit Direktbefestigungsschrauben in obdidianschwarz

Top
Ankörnlehre MultiBlue

Ankörnlehre MultiBlue

Ankörnlehre für Anschraub-Kreuzmontageplatten

Ankörnlehre für Anschraub-Kreuzmontageplatten

Produkteigenschaften

Produktfamilie:
Hettich sensys
Schließeigenschaften:
mit Dämpfung
Oberfläche:
Obsidianschwarz
Anschlagsart:
voll vorliegend
Befestigungsart:
Zum Anschrauben
Korpuswinkel:
Korpuswinkel 90°
Öffnungswinkel:
Öffnungswinkel 110°
Topfdurchmesser:
35mm
Türdicke:
Türdicke von 10 bis 16mm
