Hettich

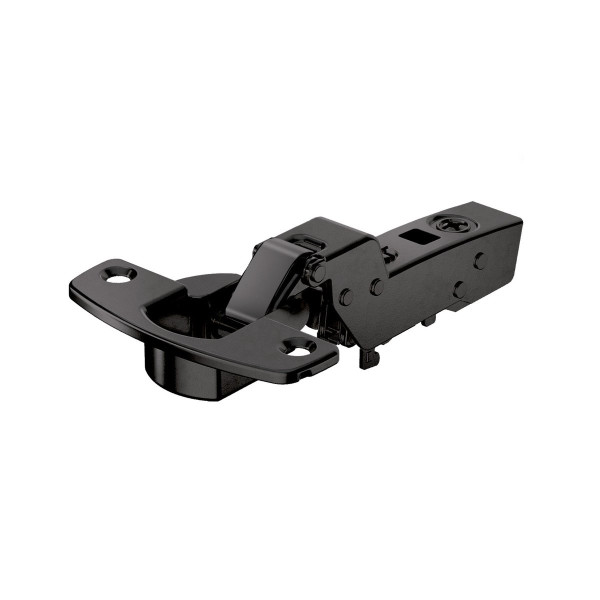

Sensys Dicktürscharnier, Türdicke bis 32 mm, mit integrierter Dämpfung (Sensys 8631i), in obsidianschwarz, einliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben

(0)|Rezension schreiben

Art.Nr.: 9091756

Hersteller-Nr.: 9091756

GTIN/EAN: 4023149093494

Automatikscharnier mit Aufklipstechnik und integrierter Dämpfung - Basis B -4mm - für einliegende Türen - mit Aufklipstechnik - Türdicke von 15mm bis 32mm - Alle sichtbaren Teile in obsidianschwarz - Montageplatten, Abdeckungen und Befestigungsschrauben sind nicht beinhaltet!

Topfscharnier sensys 8631i 95° für dicke Türen in obsidianschwarz (einliegende Tür)

Berechnungshilfe zum Festlegen der Distanz "D" (Dicke der Montageplatte)

Basis "B"	+	Fuge "F"	+	Maß "C"	=	Distanz "D"
-4.00 mm	+	mm	+	mm	=	2.5 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.

Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.

	Türgewicht in kg	Türhöhe in mm
	kg	mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

7,53 €

inkl. 19 % MwSt. zzgl. Versandkosten

Lieferzeit: 4-7 Tage*

Staffelpreise

ab 1 Stk.

je 7,53 €

ab 5 Stk.

je 6,37 €

ab 10 Stk.

je 5,98 €

In den Warenkorb

Anfrage zum Artikel

Produktbeschreibung
Rezensionen
Hersteller Informationen

Topfscharnier sensys 8636i 95° für dicke Türen (einliegende Tür) in obsidianschwarz

Automatikscharnier mit Aufklipstechnik
Für Türdicken von 15 - 32 mm
Topfdurchmesser 35 mm
Mit Schließautomatik
Integrierte unsichtbare Dämpfung
Integrierte Auflagenverstellung ± 2 mm
Integrierte Tiefenverstellung + 3 mm / – 2 mm
Höhenverstellung über Montageplatte
Alle sichtbaren Teile in obsidianschwarz
Material Scharnierarm Stahl in obsidianschwarz
Material Scharniertopf Stahl in obsidianschwarz
Scharniertopf TH 52 zum Anschrauben
Geringe Topftiefe: 12,8mm
Für einliegende Türen
Basis B: -4mm
Qualitätseinstufungen nach EN 15570, Level2

Perfekte Dämpfung Silent System im formvollendeten Design

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

Zur Auswahl der Montageplatten

Kurzanleitung zur Topfscharnier- und Montageplattenauswahl

Produkteigenschaften

Produktfamilie:Hettich sensys

Schließeigenschaften:

Oberfläche:Obsidianschwarz

Anschlagsart:einliegend

Korpuswinkel:Korpuswinkel 90°

Öffnungswinkel:Öffnungswinkel 95°

Topfdurchmesser:35mm

Türdicke:Türdicke von 15 bis 32mm

Artikeldatenblatt drucken

Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.

Diesen Artikel haben wir am 27.08.2018 in unseren Katalog aufgenommen.
