Hettich
Hettich

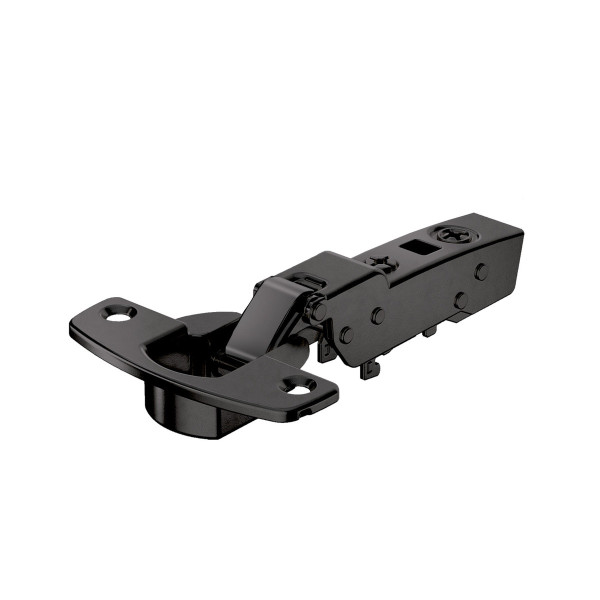

Sensys Dicktürscharnier, Türdicke bis 32 mm, mit integrierter Dämpfung (Sensys 8631i), in obsidianschwarz, halb vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben

Art.Nr.: 9091755
Hersteller-Nr.: 9091755
GTIN/EAN: 4023149093487

Automatikscharnier mit Aufklipstechnik und integrierter Dämpfung - Basis B: 3mm - für Mittelseiten - mit Aufklipstechnik - Türdicke von 15mm bis 32mm - Alle sichtbaren Teile in obsidianschwarz - Montageplatten, Abdeckungen und Befestigungsschrauben sind nicht beinhaltet!

Topfscharnier sensys 8631i 95° für dicke Türen (Mittelseite) in obsidianschwarz
Topfscharnier sensys 8631i 95° für dicke Türen (Mittelseite) in obsidianschwarz
Topfscharnier sensys 8631i 95° für dicke Türen (Mittelseite) in obsidianschwarz
Topfscharnier sensys 8631i 95° für dicke Türen (Mittelseite) in obsidianschwarz
Topfscharnier sensys 8631i 95° für dicke Türen (Mittelseite) in obsidianschwarz
Topfscharnier sensys 8631i 95° für dicke Türen (Mittelseite) in obsidianschwarz
Topfscharnier sensys 8631i 95° für dicke Türen (Mittelseite) in obsidianschwarz
Topfscharnier sensys 8631i 95° für dicke Türen (Mittelseite) in obsidianschwarz
Topfscharnier sensys 8631i 95° für dicke Türen (Mittelseite) in obsidianschwarz
Topfscharnier sensys 8631i 95° für dicke Türen (Mittelseite) in obsidianschwarz
Topfscharnier sensys 8631i 95° für dicke Türen (Mittelseite) in obsidianschwarz
Topfscharnier sensys 8631i 95° für dicke Türen (Mittelseite) in obsidianschwarz
Topfscharnier sensys 8631i 95° für dicke Türen (Mittelseite) in obsidianschwarz
Topfscharnier sensys 8631i 95° für dicke Türen (Mittelseite) in obsidianschwarz
Topfscharnier sensys 8631i 95° für dicke Türen (Mittelseite) in obsidianschwarz
Topfscharnier sensys 8631i 95° für dicke Türen (Mittelseite) in obsidianschwarz
Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)
TM
Basis "B" INFO - Auflage "A" INFO + Maß "C" INFO
= Distanz "D" INFO
3.00 mm - mm + mm = -8.5 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.
Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.
Türgewicht in kgTürhöhe in mm
kg mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.
6,79 €
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 4-7 Tage*
Staffelpreise
ab 1 Stk.
je 6,79 €
ab 5 Stk.
je 5,75 €
ab 10 Stk.
je 5,39 €
In den Warenkorb
  • Produktbeschreibung
  • Rezensionen
  • Hersteller Informationen

Topfscharnier sensys 8636i 95° für dicke Türen (Mittelseite) in obsidianschwarz

  • Automatikscharnier mit Aufklipstechnik
  • Für Türdicken von 15 - 32 mm
  • Topfdurchmesser 35 mm
  • Öffnungswinkel 95°
  • Mit Schließautomatik
  • Integrierte unsichtbare Dämpfung
  • Integrierte Auflagenverstellung ± 2 mm
  • Integrierte Tiefenverstellung + 3 mm / – 2 mm
  • Höhenverstellung über Montageplatte
  • Alle sichtbaren Teile in obsidianschwarz
  • Material Scharnierarm Stahl in obsidianschwarz
  • Material Scharniertopf Stahl in obsidianschwarz
  • Scharniertopf TH 52 zum Anschrauben
  • Geringe Topftiefe: 12,8mm
  • Für halb vorliegende Türen
  • Basis B: 3mm
  • Qualitätseinstufungen nach EN 15570, Level2
Perfekte Dämpfung Silent System im formvollendeten Design

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

Zur Auswahl der Montageplatten

INFO Kurzanleitung zur Topfscharnier- und Montageplattenauswahl

Produkteigenschaften
Produktfamilie:Hettich sensys
Schließeigenschaften:mit DämpfungMit integrierter Dämpfung.
Oberfläche:Obsidianschwarz
Anschlagsart:halb vorliegend
BefestigungsartWie wird der Beschlag befestigt.:Zum AnschraubenDer Beschlag wird mit Spanplattenschrauben an das vorgesehene Bauteil geschraubt.
Korpuswinkel:Korpuswinkel 90°
Öffnungswinkel:Öffnungswinkel 95°
Topfdurchmesser:35mm
Türdicke:Türdicke von 15 bis 32mm
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Diesen Artikel haben wir am 19.10.2014 in unseren Katalog aufgenommen.
Kundenrezensionen
Durchschnittliche Bewertung: 0
Basierend auf 0 Bewertungen
Schreiben Sie die erste Kundenrezension!
Hersteller Informationen
Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern - Germany
