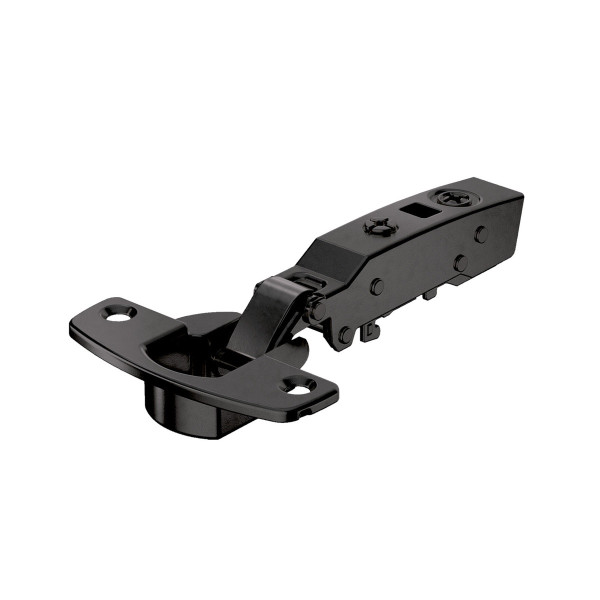

Sensys Dicktürscharnier, Türdicke bis 32 mm, mit integrierter Dämpfung (Sensys 8631i), in obsidianschwarz, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben

Bild vergrößern

5,93 €

inkl. 19 % MwSt. zzgl. Versandkosten

Staffelpreise

ab 1 Stk. je 5,93 €

ab 5 Stk. je 5,01 €

ab 10 Stk. je 4,71 €

Art.Nr.: 9091753

Hersteller: Hettich

Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.

Lieferzeit: 4-7 Tage*

Artikeldatenblatt drucken

Rezension schreiben

Frage zum Artikel

Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)

Basis "B"	-	Auflage "A"	+	Maß "C"	=	Distanz "D"
12.50 mm	-	mm	+	mm	=	1 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.

Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.

Türgewicht in kg	Türhöhe in mm
kg	mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

Topfscharnier sensys 8631i 95° für dicke Türen (Außenseite) in obsidianschwarz

Automatikscharnier mit Aufklipstechnik
Für Türdicken von 15 - 32 mm
Topfdurchmesser 35 mm
Öffnungswinkel 95°
Mit Schließautomatik
Integrierte unsichtbare Dämpfung
Integrierte Auflagenverstellung ± 2 mm
Integrierte Tiefenverstellung + 3 mm / – 2 mm
Höhenverstellung über Montageplatte
Alle sichtbaren Teile in obsidianschwarz
Material Scharnierarm Stahl in obsidianschwarz
Material Scharniertopf Stahl in obsidianschwarz
Scharniertopf TH 52 zum Anschrauben
Geringe Topftiefe: 12,8mm
Für vorliegende Türen
Basis B: 12,5mm
Qualitätseinstufungen nach EN 15570, Level2

Perfekte Dämpfung Silent System im formvollendeten Design

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

Zur Auswahl der Montageplatten

Kurzanleitung zur Topfscharnier- und Montageplattenauswahl

Sensys Dicktürscharnier, Türdicke bis 32 mm, mit integrierter Dämpfung (Sensys 8631i), in obsidianschwarz, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben

Topfscharnier sensys 8631i 95° für dicke Türen (Außenseite) in obsidianschwarz
