ACCURIDE 2601 Kugelkäfigführung - Vollauszug, Länge 550 mm, Stahl verzinkt

50,01 €
inkl. 19 % MwSt. zzgl. Versandkosten
Art.Nr.: 5118055
Hersteller: Accuride
GTIN/EAN: 4250396803297
Lieferzeit: 3-5 Tage*
Berechnungshilfe zum Festlegen der Schubkastenbreite.
KA
Schrank-Breite
mm INFO
Schrank-Seitendicke
mm INFO
Schub.-Seitendicke
mm INFO

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  26 mm INFO
=  Schubkasten-Breite
=  536 mm
INFO

Schubkasten-Breite
536 mm
-  2 x Schubkasten-Seitendicke
-  27 mm
=  Schubkasten-Lichte
=  509 mm
INFO

Hier finden Sie nach Ihren Vorgaben angefertigte Holzschubkästen.

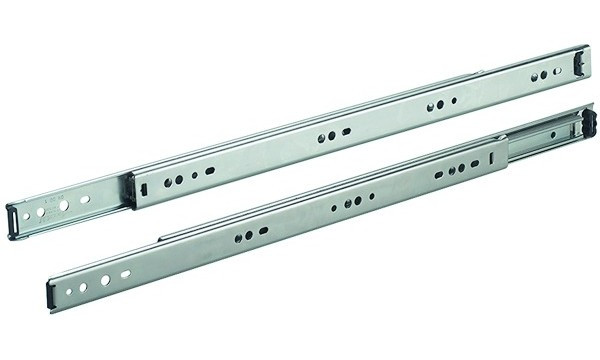

Kugel-Vollauszüge ACCURIDE 2601  550mm

  • Vollauszug.
  • Für Bodenvarianten genutet, gefälzt oder aufgesetzt einsetzbar.
  • Belastbarkeit bis zu 30kg.
  • Stahl chromatiert.
  • Seitliche Montage.
  • Schienenbreite 12,7mm / Einbaubreite 12,9 bis 13,2mm.
  • Schienengesamtlänge 550mm.
  • Auszugsweg: 554mm.
  • Mit Ausrollsicherung.
  • Eine Garnitur besteht aus zwei Kugelauszügen.

Berechnung der Einbaubreite: Für eine optimale Leistung muss +0,2mm bis +0,5mm der Schienen-Nenndicke zugeben werden, z.B. bei einer Schiene mit einer Nenndicke von 12,7mm sollte eine Einbaubreite von 12,9mm bis 13,2mm gegeben sein.

Für die Befestigung am Korpus und am Holzschubkasten empfehlen wir Panhead-Schrauben ø 4,0. Der Schraubenkopf darf eine maximale Höhe von 2,5mm und einen max. Durchmesser von 9,6mm nicht überschreiten um die Funktion der Schiene nicht zu beeinträchtigen. ( Schrauben sind nicht beinhaltet )

Produkteigenschaften

Produktfamilie:
Kugelauszug
Schließeigenschaften:
ohne Schließautomatik
Nennlänge:
NL 550
Auszugsmerkmale:
Vollauszug
Belastbarkeit bis:
12kg
