Hettich

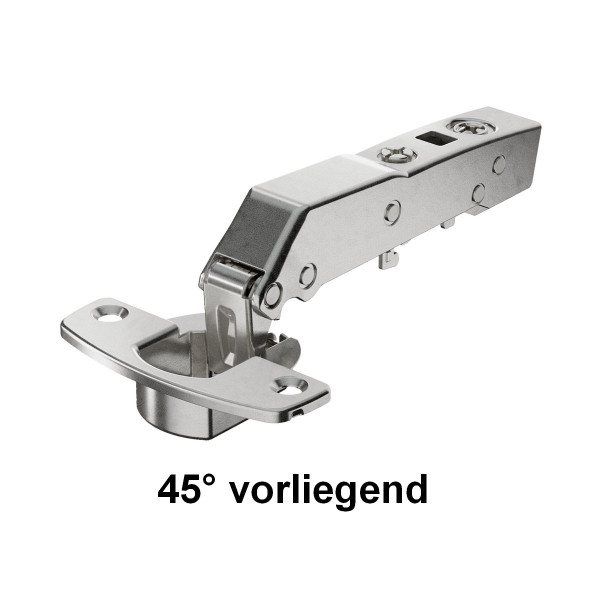

Sensys Winkelscharnier W45 mit integrierter Dämpfung (Sensys 8639i W45), vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben

(5)|Rezension schreiben

Art.Nr.: 9088018

Hersteller-Nr.: 0.71

GTIN/EAN: 4023149388927

Automatikscharnier mit Aufklipstechnik und integrierter Dämpfung - Für Eck- und Winkelschränke mit 45° Korpuswinkel - vorliegender Anschlag - mit Aufklipstechnik - Türdicke von 15mm bis 28mm - Montageplatten, Abdeckungen und Befestigungsschrauben sind nicht beinhaltet!

Topfscharnier sensys 8639i W45 für Eck- und Winkelschränke Basis 9mm

Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)

WF	x (	Basis "B"	-	Auflage "A"	+	Maß "C"	) =	Distanz "D"
0.71	x (	9 mm	-	mm	+	mm	) =	0 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.

Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.

	Türgewicht in kg	Türhöhe in mm
	kg	mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

8,93 €

inkl. 19 % MwSt. zzgl. Versandkosten

Lieferzeit: 3-5 Tage*

Staffelpreise

ab 1 Stk.

je 8,93 €

ab 5 Stk.

je 7,83 €

ab 10 Stk.

je 7,34 €

In den Warenkorb

Anfrage zum Artikel

Produktbeschreibung
Rezensionen5
Downloads
Hersteller Informationen

Topfscharnier sensys 8639i W45 für Eck- und Winkelschränke

Für vorliegenden Anschlag
Automatikscharnier mit Aufklipstechnik
Für Eck- und Winkelschränke mit 45° Korpuswinkel
Für Türdicken von 15 - 28 mm
Öffnungswinkel: 95°
Topfdurchmesser 35 mm
Mit Schließautomatik
Integrierte unsichtbare Dämpfung
Integrierte Auflagenverstellung ± 2 mm
Integrierte Tiefenverstellung + 3 mm / – 2 mm
Höhenverstellung über Montageplatte
Scharniertopf: Zinkdruckguss vernickelt
Scharnierarm: Stahl vernickelt
Scharniertopf TH 52 x 5,5mm zum Anschrauben
Geringe Topftiefe: 12,8mm
Basis B = 9mm

Achtung:
Zur korpusseitigen Befestigung sind zus. Montageplatten System 8099 als Zubehör nötig !
(siehe Zubehör)

Klickmontage

-> Artikelinformationen (PDF)

Produkteigenschaften

Produktfamilie:Hettich sensys

Schließeigenschaften:

Anschlagsart:voll vorliegend

Korpuswinkel:Korpuswinkel 135°

Öffnungswinkel:Öffnungswinkel 95°

Topfdurchmesser:35mm

Türdicke:Türdicke von 15 bis 28mm

Artikeldatenblatt drucken

Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.

Diesen Artikel haben wir am 03.10.2016 in unseren Katalog aufgenommen.

Kundenrezensionen5

Informationen zur Echtheit von Kundenbewertungen

Durchschnittliche Bewertung: 4

Basierend auf 5 Bewertungen

Bewertung:| Autor: Nutzer-83061| Datum: 02.06.2025

Bewertung ohne Text

Bewertung:| Autor: Kunde-4632690| Datum: 30.11.2024

Bewertung ohne Text

Bewertung:| Autor: Nutzer-58944| Datum: 10.03.2024

Die Scharniere der FA. Hettich sind von einer minderen Qualität. Die zwei Scharniere wurden nachgekauft, da sich nach drei Jahren ein Großteil der in einer neuen Nolte Küche verbauten Scharniere verabschiedet haben. Die Haltbarkeit ist extrem schlecht.

Bewertung:| Autor: Nutzer-57703| Datum: 18.02.2024

Bewertung ohne Text

Bewertung:| Autor: Nutzer-49679| Datum: 21.09.2023

Bewertung ohne Text

Ihre Meinung

Datei

CAD-Daten-3D.dwg249.24 KBDownload

CAD-Daten-3D.dxf278.91 KBDownload

CAD-Daten-Front132.91 KBDownload

CAD-Daten-Side121.71 KBDownload

CAD-Daten-Top101.65 KBDownload
