Topfscharnier sensys 8639i W30 für Eck- und Winkelschränke

• Für einliegenden Anschlag
• Automatikscharnier mit Aufklipstechnik
• Für Eck- und Winkelschränke mit 30° Korpuswinkel
• Für Türdicken von 15 - 28 mm
• Topfdurchmesser 35 mm
• Mit Schließautomatik
• Integrierte unsichtbare Dämpfung
• Integrierte Auflagenverstellung ± 2 mm
• Integrierte Tiefenverstellung + 3 mm / – 2 mm
• Höhenverstellung über Montageplatte
• Scharniertopf: Zinkdruckguss vernickelt
• Scharnierarm: Stahl vernickelt
• Scharniertopf TH 52 x 5,5mm zum Anschrauben
• Geringe Topftiefe: 12,8mm
• Basis B = -16mm
• Qualitätseinstufungen nach EN 15570, Level3

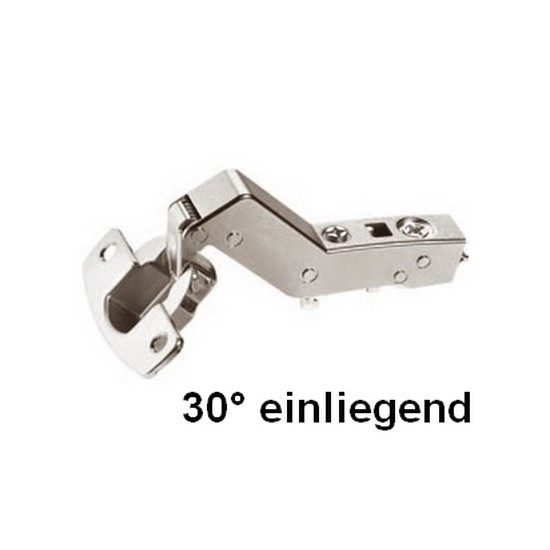

( Abbildung ähnlich )

Achtung:
Zur korpusseitigen Befestigung sind zus. Montageplatten System 8099 als Zubehör nötig !
(siehe Empfehlung)
