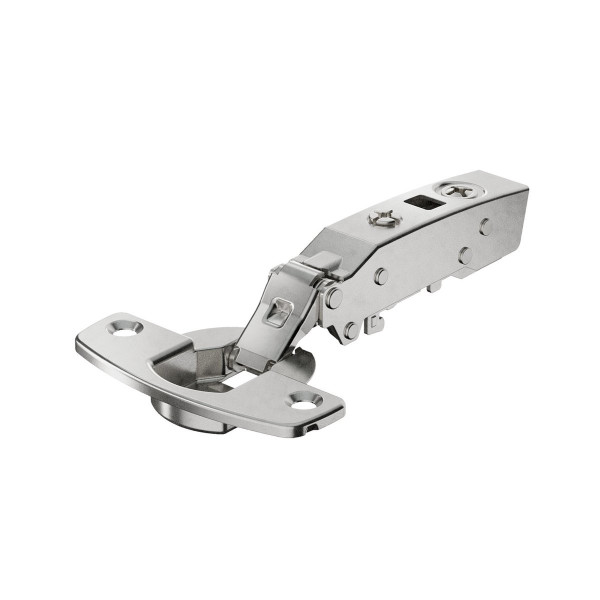

Sensys Dünntürscharnier, Türdicke ab 10 mm, mit integrierter Dämpfung (Sensys 8646i), vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben

6,17 €
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.   je 6,17 €
ab 5 Stk.   je 5,21 €
ab 10 Stk.   je 4,89 €
Art.Nr.: 9094270
Hersteller: Hettich
GTIN/EAN: 4023149729539
Bewertung:
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 2-4 Tage*
Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)
TS
Basis "B" INFO - Auflage "A" INFO + Maß "C" INFO
= Distanz "D" INFO
12.50 mm - mm + mm = 1 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.
Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.
Türgewicht in kg Türhöhe in mm
kg mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

Topfscharnier sensys 8646i 110° für dünne Türen (Außenseite)

  • Automatikscharnier mit Aufklipstechnik
  • Für Türdicken von 10 - 16 mm
  • Topfdurchmesser 35 mm
  • Mit Schließautomatik
  • Integrierte unsichtbare Dämpfung
  • Integrierte Auflagenverstellung ± 2 mm
  • Integrierte Tiefenverstellung + 3 mm / – 2 mm
  • Höhenverstellung über Montageplatte
  • Scharniertopf /-arm: Stahl vernickelt
  • Scharniertopf nach Wahl: TH 52, TH 53, TB 52, TB 53
  • Geringe Topftiefe: 7,8mm
  • Für vorliegende Türen
  • Basis B: 12,5mm
  • Öffnungswinkel 110°
  • Hinweis: Die Befestigung des Scharniers in der Tür ist material- und qualitätsabhängig zu wählen und mittels geeignetem Test abzusichern.
Perfekte Dämpfung Silent System im formvollendeten Design

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Zubehör)

Zur Auswahl der Montageplatten

INFO Kurzanleitung zur Topfscharnier- und Montageplattenauswahl


Wir empfehlen Ihnen noch folgende Produkte:

Anschraub-Kreuzmontageplatte TOP 0mm sensys

Anschraub-Kreuzmontageplatte TOP 0mm sensys

Anschraub-Kreuzmontageplatte TOP 1,5mm sensys

Anschraub-Kreuzmontageplatte TOP 1,5mm sensys

Anschraub-Kreuzmontageplatte TOP 3mm sensys

Anschraub-Kreuzmontageplatte TOP 3mm sensys

Anschraub-Kreuzmontageplatte TOP 0mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 0mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 1,5mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 1,5mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 3mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 3mm sensys, für Bohrungen 5mm

Scharnierarm Abdeckkappe für sensys Scharniere ohne Logo

Scharnierarm Abdeckkappe für sensys Scharniere ohne Logo

Scharnierarm Abdeckkappe für sensys Scharniere mit Logo

Scharnierarm Abdeckkappe für sensys Scharniere mit Logo

Scharniertopf Abdeckkappe für sensys Topfscharniere

Scharniertopf Abdeckkappe für sensys Topfscharniere

Anschraub-Kreuzmontageplatte 0mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 0mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 1,5mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 1,5mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 3mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 3mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 5mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 5mm für Senkholzschrauben

Ankörnlehre für Anschraub-Kreuzmontageplatten

Ankörnlehre für Anschraub-Kreuzmontageplatten

Top
Ankörnlehre MultiBlue

Ankörnlehre MultiBlue

Forstnerbohrer HM 35mm

Forstnerbohrer HM 35mm

Scharnierbohrer selbstzentrierend HSS 2mm

Scharnierbohrer selbstzentrierend HSS 2mm

Bohrlehre DrillJig Scharnier  Bohrer 35mm / 2x2,5mm

Bohrlehre DrillJig Scharnier Bohrer 35mm / 2x2,5mm

Befestigungsschraube Scharniertopf  3,5x13 vernickelt  (200St.)

Befestigungsschraube Scharniertopf 3,5x13 vernickelt (200St.)

Befestigungsschraube Scharniertopf  3,5x16 vernickelt  (200St.)

Befestigungsschraube Scharniertopf 3,5x16 vernickelt (200St.)

4,0 x 16mm  TX20  Senkkopf  Vollgewinde (1000 St.)

4,0 x 16mm TX20 Senkkopf Vollgewinde (1000 St.)

Produkteigenschaften

Produktfamilie:
Hettich sensys
Schließeigenschaften:
mit Dämpfung
Oberfläche:
Vernickelt
Anschlagsart:
voll vorliegend
Befestigungsart:
Zum Anschrauben , Zum Einpressen
Korpuswinkel:
Korpuswinkel 90°
Öffnungswinkel:
Öffnungswinkel 110°
Topfdurchmesser:
35mm
Türdicke:
Türdicke von 10 bis 16mm
