Hettich

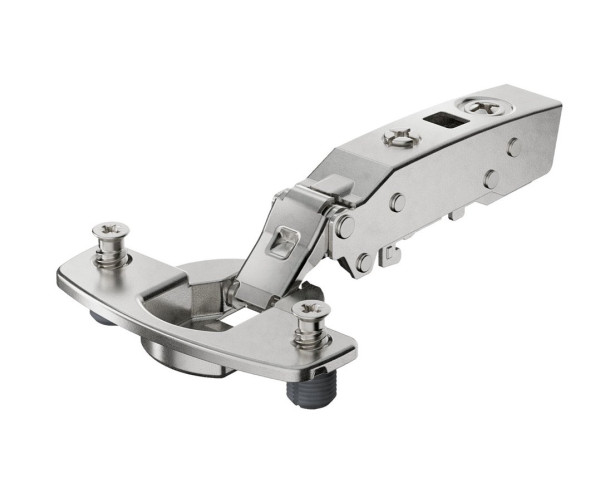

Sensys Dünntürscharnier, Türdicke ab 10 mm, mit integrierter Dämpfung (Sensys 8646i), vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, mit Spreizmuffen (ø 10 x 8)

(1)|Rezension schreiben

Art.Nr.: 9094276

Hersteller-Nr.: 9094276

GTIN/EAN: 4023149730771

Automatikscharnier mit Aufklipstechnik und integrierter Dämpfung - Kröpfung 0mm - für Außenseiten - mit Aufklipstechnik - mit Spreizmuffen (ø 10 x 8) - Türdicke von 10mm bis 19mm - Montageplatten, Abdeckungen und Befestigungsschrauben sind nicht beinhaltet!

Topfscharnier sensys 8646i 110° für dünne Türen (Außenseite)

Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)

Basis "B"	-	Auflage "A"	+	Maß "C"	=	Distanz "D"
12.50 mm	-	mm	+	mm	=	1 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.

Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.

	Türgewicht in kg	Türhöhe in mm
	kg	mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

7,04 €

inkl. 19 % MwSt. zzgl. Versandkosten

Lieferzeit: 4-7 Tage*

Staffelpreise

ab 1 Stk.

je 7,04 €

ab 5 Stk.

je 5,95 €

ab 10 Stk.

je 5,58 €

In den Warenkorb

Anfrage zum Artikel

Produktbeschreibung
Rezensionen1
Hersteller Informationen

Topfscharnier sensys 8646i 110° für dünne Türen (Außenseite) mit Spreizmuffen (ø 10 x 8)

Automatikscharnier mit Aufklipstechnik
Für Türdicken von 10 - 19 mm
Topfdurchmesser 35 mm
Mit Schließautomatik
Integrierte unsichtbare Dämpfung
Integrierte Auflagenverstellung ± 2 mm
Integrierte Tiefenverstellung + 3 mm / – 2 mm
Höhenverstellung über Montageplatte
Scharniertopf /-arm: Stahl vernickelt
Scharniertopf TH 52 (Bohrbild 52 x 5,5 mm)
Geringe Topftiefe: 7,8mm
Montage mit Spreizmuffen
Für vorliegende Türen
Basis B: 12,5mm
Öffnungswinkel 110°
Hinweis: Die Befestigung des Scharniers in der Tür ist material- und qualitätsabhängig zu wählen und mittels geeignetem Test abzusichern.

Perfekte Dämpfung Silent System im formvollendeten Design

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Zubehör)

Zur Auswahl der Montageplatten

Kurzanleitung zur Topfscharnier- und Montageplattenauswahl

Produkteigenschaften

Produktfamilie:Hettich sensys

Schließeigenschaften:

Oberfläche:Vernickelt

Anschlagsart:voll vorliegend

Zum Einpressen

Korpuswinkel:Korpuswinkel 90°

Öffnungswinkel:Öffnungswinkel 110°

Topfdurchmesser:35mm

Türdicke:Türdicke von 10 bis 16mm

Artikeldatenblatt drucken

Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
