Hettich

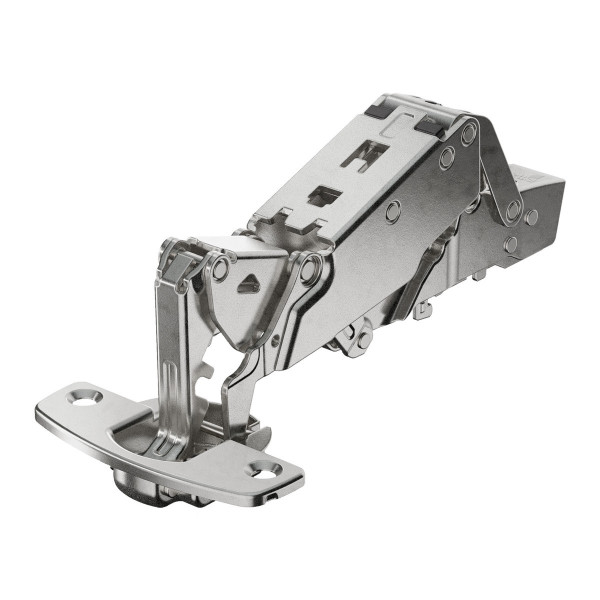

Sensys Weitwinkelscharnier, mit Null-Einsprung, mit integrierter Dämpfung (Sensys 8657i), vorliegend, Öffnungswinkel 165°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben

(5)|Rezension schreiben

Art.Nr.: 9099540

Hersteller-Nr.: 9099540

GTIN/EAN: 4023149847622

Automatikscharnier mit Aufklipstechnik und integrierter Dämpfung - Basis B 12,5mm - für Außenseiten - mit Aufklipstechnik - Türdicke von 15mm bis 32mm - Zum Anschauben - Montageplatten, Abdeckungen und Befestigungsschrauben sind nicht beinhaltet!

Topfscharnier sensys 8657i 165° (Außenseite)

Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)

Basis "B"	-	Auflage "A"	+	Maß "C"	=	Distanz "D"
12.50 mm	-	mm	+	mm	=	1 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.

Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.

	Türgewicht in kg	Türhöhe in mm
	kg	mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

7,94 €

inkl. 19 % MwSt. zzgl. Versandkosten

Lieferzeit: 3-5 Tage*

Staffelpreise

ab 1 Stk.

je 7,94 €

ab 5 Stk.

je 7,09 €

ab 10 Stk.

je 6,82 €

In den Warenkorb

Anfrage zum Artikel

Produktbeschreibung
Rezensionen5
Hersteller Informationen

Topfscharnier sensys 8657i 165° (Außenseite)

Automatikscharnier mit Aufklipstechnik
Für Türdicken von 15 - 32 mm
Null-Einsprungscharnier
Topfdurchmesser 35 mm
Öffnungswinkel 165°
Mit Schließautomatik
Integrierte unsichtbare Dämpfung
Integrierte Auflagenverstellung ± 2 mm
Integrierte Tiefenverstellung + 3mm / – 2mm
Höhenverstellung über Montageplatte
Scharniertopf /-arm: Stahl vernickelt
Bohrbild TH 52 x 5,5mm
Geringe Topftiefe: 11,6mm
Für vorliegende Türen
Basis B: 12,5mm
Qualitätseinstufungen nach EN 15570, Level3

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

Zur Auswahl der Montageplatten

Kurzanleitung zur Topfscharnier- und Montageplattenauswahl

Produkteigenschaften

Produktfamilie:Hettich sensys

Schließeigenschaften:

Oberfläche:Vernickelt

Anschlagsart:voll vorliegend

Zum Einpressen

Korpuswinkel:Korpuswinkel 90°

Öffnungswinkel:Öffnungswinkel 165°

Topfdurchmesser:35mm

Türdicke:Türdicke von 15 bis 32mm
