Topfscharnier sensys 95° für dicke Türen ohne Dämpfung (einliegende Tür)

4,01 €
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.  je 4,01 €
ab 5 Stk.  je 3,39 €
ab 10 Stk.  je 3,18 €
Art.Nr.: 9091510    Hersteller: Hettich
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 3-5 Tage*
Berechnungshilfe zum Festlegen der Distanz "D" (Dicke der Montageplatte)
TE
Basis "B" INFO + Fuge "F" INFO + Maß "C" INFO
= Distanz "D" INFO
-4.00 mm + mm + mm = 2.5 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.
Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.
Türgewicht in kgTürhöhe in mm
kg mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

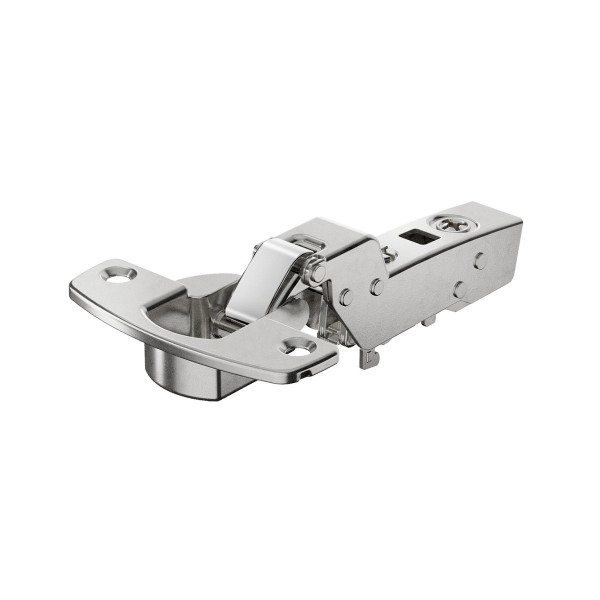

Topfscharnier sensys Typ 8631  95° für dicke Türen (einliegende Tür)

  • Automatikscharnier mit Aufklipstechnik
  • Für Türdicken von 15 - 32 mm
  • Topfdurchmesser 35 mm
  • Mit Schließautomatik ohne Dämpfung
  • Integrierte Auflagenverstellung ± 2 mm
  • Integrierte Tiefenverstellung + 3 mm / – 2 mm
  • Höhenverstellung über Montageplatte
  • Scharniertopf /-arm: Stahl vernickelt
  • Bohrbild TH 52 x 5,5 mm
  • Geringe Topftiefe: 12,8mm
  • Für einliegende Türen
  • Basis B: -4mm
  • Qualitätseinstufungen nach EN 15570, Level2

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

Zur Auswahl der Montageplatten

INFO Kurzanleitung zur Topfscharnier- und Montageplattenauswahl



Wir empfehlen Ihnen noch folgende Produkte:

Anschraub-Kreuzmontageplatte 0mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 0mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 1,5mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 1,5mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 3mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 3mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 5mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 5mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte TOP 0mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 0mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 1,5mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 1,5mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 3mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 3mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 0mm sensys

Anschraub-Kreuzmontageplatte TOP 0mm sensys

Anschraub-Kreuzmontageplatte TOP 1,5mm sensys

Anschraub-Kreuzmontageplatte TOP 1,5mm sensys

Anschraub-Kreuzmontageplatte TOP 3mm sensys

Anschraub-Kreuzmontageplatte TOP 3mm sensys

Scharnierarm Abdeckkappe für sensys Scharniere mit Logo

Scharnierarm Abdeckkappe für sensys Scharniere mit Logo

Scharnierarm Abdeckkappe für sensys Scharniere ohne Logo

Scharnierarm Abdeckkappe für sensys Scharniere ohne Logo

Scharniertopf Abdeckkappe für sensys Topfscharniere

Scharniertopf Abdeckkappe für sensys Topfscharniere

Top
Ankörnlehre MultiBlue

Ankörnlehre MultiBlue

Ankörnlehre für Anschraub-Kreuzmontageplatten

Ankörnlehre für Anschraub-Kreuzmontageplatten

Befestigungsschraube Scharniertopf  3,5x13 vernickelt  (200St.)

Befestigungsschraube Scharniertopf 3,5x13 vernickelt (200St.)

Befestigungsschraube Scharniertopf  3,5x16 vernickelt  (200St.)

Befestigungsschraube Scharniertopf 3,5x16 vernickelt (200St.)

3,5 x 16mm  TX15  Senkkopf  Vollgewinde (1000 St.)

3,5 x 16mm TX15 Senkkopf Vollgewinde (1000 St.)

Forstnerbohrer HM 35mm

Forstnerbohrer HM 35mm

Bohrlehre DrillJig Scharnier  Bohrer 35mm / 2x2,5mm

Bohrlehre DrillJig Scharnier Bohrer 35mm / 2x2,5mm

Produkteigenschaften

Produktfamilie:
Hettich sensys
Schließeigenschaften:
ohne Dämpfung
Oberfläche:
Vernickelt
Anschlagsart:
einliegend
Befestigungsart:
Zum Anschrauben
Korpuswinkel:
Korpuswinkel 90°
Öffnungswinkel:
Öffnungswinkel 95°
Topfdurchmesser:
35mm
Türdicke:
Türdicke von 15 bis 32mm
