Hettich

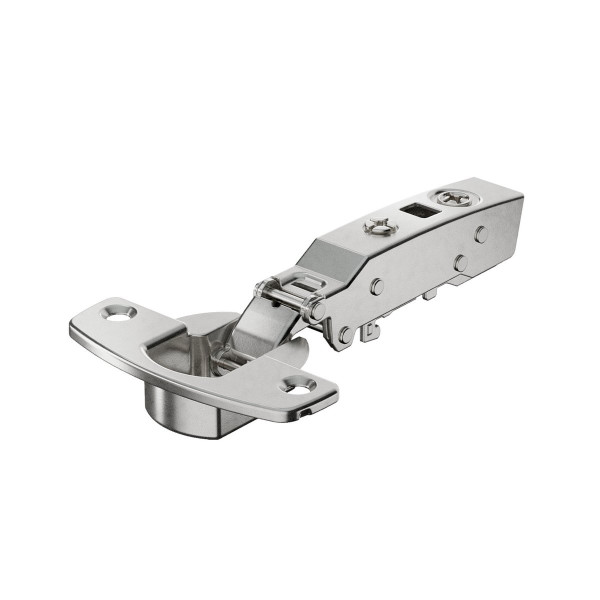

Sensys Dicktürscharnier, Türdicke bis 32 mm, ohne Schließautomatik (Sensys 8661), vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben

(0)|Rezension schreiben

Art.Nr.: 9091580

Hersteller-Nr.: 9091580

GTIN/EAN: 4023149254031

Kröpfung 0mm - für Außenseiten - Türdicke von 15mm bis 32mm - Ohne Dämpfung - Ohne Schließautomatik - Bohrbild TH 52 x 5,5 mm - Montageplatten, Abdeckungen und Befestigungsschrauben sind nicht beinhaltet!

Topfscharnier sensys für dicke Türen ohne Schließautomatik (Außenseite)

Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)

Basis "B"	-	Auflage "A"	+	Maß "C"	=	Distanz "D"
12.50 mm	-	mm	+	mm	=	1 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.

Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.

	Türgewicht in kg	Türhöhe in mm
	kg	mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

4,55 €

inkl. 19 % MwSt. zzgl. Versandkosten

Lieferzeit: 3-5 Tage*

Staffelpreise

ab 1 Stk.

je 4,55 €

ab 5 Stk.

je 3,78 €

ab 10 Stk.

je 3,49 €

In den Warenkorb

Anfrage zum Artikel

Produktbeschreibung
Rezensionen
Hersteller Informationen

Topfscharnier sensys Typ 8661 95° für dicke Türen (Außenseite)

Scharnier mit Aufklipstechnik ohne Schließautomatik
Für Türdicken von 15 - 32 mm
Topfdurchmesser 35 mm
Ohne Schließautomatik ohne Dämpfung (geeignet für Push to open Anwendungen)
Integrierte Auflagenverstellung ± 2 mm
Integrierte Tiefenverstellung + 3 mm / – 2 mm
Höhenverstellung über Montageplatte
Scharniertopf /-arm: Stahl vernickelt
Bohrbild TH 52 x 5,5 mm
Geringe Topftiefe: 12,8mm
Für vorliegende Türen
Basis B: 12,5mm
Qualitätseinstufungen nach EN 15570, Level2

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

Zur Auswahl der Montageplatten

Kurzanleitung zur Topfscharnier- und Montageplattenauswahl

Produkteigenschaften

Produktfamilie:Hettich sensys

Schließeigenschaften:

Oberfläche:Vernickelt

Anschlagsart:voll vorliegend

Korpuswinkel:Korpuswinkel 90°

Öffnungswinkel:Öffnungswinkel 95°

Topfdurchmesser:35mm

Türdicke:Türdicke von 15 bis 32mm

Artikeldatenblatt drucken

Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.

Diesen Artikel haben wir am 25.05.2015 in unseren Katalog aufgenommen.
