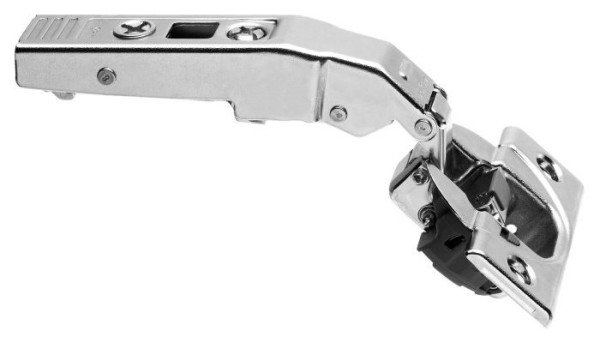

Topfscharnier BLUM CLIP top W45 max. aufschlagend

Bild vergrößern

7,46 €

inkl. 19 % MwSt. zzgl. Versandkosten

Staffelpreise

ab 1 Stk. je 7,46 €

ab 5 Stk. je 6,17 €

ab 10 Stk. je 5,74 €

Art.Nr.: 4891489

Hersteller: Blum

GTIN/EAN: 9002617794618

Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.

Lieferzeit: 3-5 Tage*

Artikeldatenblatt drucken

Rezension schreiben

Frage zum Artikel

Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)

WF	x (	Basis "B"	-	Auflage "A"	+	Maß "C"	) =	Distanz "D"
0.71	x (	19 mm	-	mm	+	mm	) =	5.68 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.

Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.

Türgewicht in kg	Türhöhe in mm
kg	mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

Topfscharnier BLUM CLIP top W45 für Eck und Winkelschränke

Automatikscharnier mit Aufklipstechnik
Für max. aufliegenden Anschlag
Für Eck- und Winkelschränke mit 45° Korpuswinkel
Öffnungswinkel 95°
Für Türdicken ab 16 mm
Topfdurchmesser 35 mm
Clip top BLUMOTION mit integrierter BLUMOTION (mit Deaktivierung)
Integrierte Auflagenverstellung ± 2,0 mm
Integrierte Exzenter-Tiefenverstellung ± 2,0 mm
Höhenverstellung über Montageplatte ± 3 mm
Scharniertopf: Stahl vernickelt
Scharnierarm: Zinkdruckguss vernickelt
Scharniertopf zum anschrauben

(Abbildungen ähnlich)

Achtung:
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig ! (siehe Empfehlung)

Klickmontage

Produkteigenschaften

Produktfamilie:

Blum Clip top Blumotion

Schließeigenschaften:

mit Dämpfung

Anschlagsart:

voll vorliegend

Befestigungsart:

Zum Anschrauben

Korpuswinkel:

Korpuswinkel 135°

Öffnungswinkel:

Öffnungswinkel 95°

Topfdurchmesser:

35mm

Türdicke:

Türdicke von 16 bis 26mm
