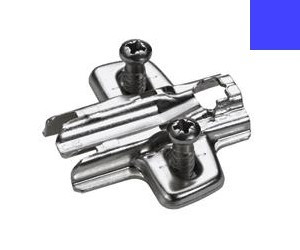

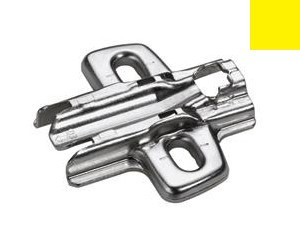

Montageplatten für Intermat oder sensys. Höhenverstellung über Langlöcher

Montageplatten sind in diversen Distanzen (0 / 1,5 / 3 / 5 und 8mm) erhältlich. Die Höhe der Montageplatte ist durch die Distanz D definiert. Auf der Oberseite der Montageplatte ist die jeweilige Distanz D eingeprägt. Eine höhere Distanz D verringert bei Eck- und Mittelseitenanschlägen die Auflage. Bei einliegenden Anschlägen erhöht eine höhere Distanz D die Türfuge. Die Werte für die Auflage bzw. die Türfuge sind beim entsprechenden Topfscharnier abzurufen.

Kurzanleitung zur Topfscharnier- und Montageplattenauswahl
sensys Topfscharniere     I    Intermat Topfscharniere

Zusammengehörige Produkttypen haben die gleiche Farbmarkierung.
