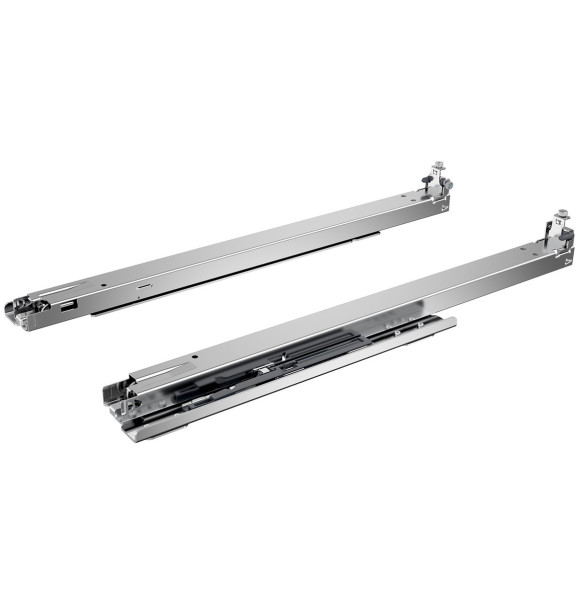

Vollauszug, Bodenmontage Actro 5D L (40 kg) mit Silent System, Push to open Silent kompatibel, 450 mm, links und rechts

40,62 €
inkl. 19 % MwSt. zzgl. Versandkosten
Art.Nr.: 9318329
Hersteller: Hettich
GTIN/EAN: 4023149327445
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 3-5 Tage*
Berechnungshilfe zum Festlegen der Schubkastenbreite.
UF
Schrank-Breite INFO Schrank-Seitendicke INFO Schub.-Seitendicke INFO
mm mm mm

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  42 mm INFO
=  Schubkasten-Lichte
=  520 mm
INFO

Schubkasten-Lichte
520 mm
+  2 x Schubkasten-Seitendicke
+  27 mm
=  Schubkasten-Breite
=  547 mm
INFO

Hier finden Sie nach Ihren Vorgaben angefertigte Holzschubkästen.

Actro 5D  Nennlänge 450mm bis 40kg, Bodenmontage

  • Vollauszug zur Kombination mit Holzschubkästen ( Schubkastenlänge 440mm )      -> zu den individuell angefertigten Holzschubkästen
  • Nennlänge 450mm
  • Mindestkorpustiefe = Nennlänge + 3mm
  • Belastbarkeit bis 40 kg
  • Komfortable Aufschiebemontage - den Schubkasten einfach auf die Führungsschiene setzen und einschieben.
  • Silent System - Integrierte Dämpfung Silent System.
  • Für Bodenmontage.
  • Maximale Schubkastenseitendicke 16mm.
  • Unterer Überstand der Schubkastenseite über den Schubkastenboden 12mm bis 15mm.
  • Die integrierte Zuhaltung verhindert ein ungewolltes Öffnen.
  • Werkzeuglose Höhenverstellung bis + 3 mm, Seitenverstellung bis +/- 1,5 mm, Neigungsverstellung bis +4 mm und Radialverstellung bis +/- 1,5 mm..
  • Belastbarkeit nach EN 15338, Level 3
  • Stahl verzinkt.

Achtung: Die nötigen Schnäpper zur Befestigung der Auszugsführung am Schubkasten müssen separat bestellt werden.
- Schnäpper für Actro 5D Art. Nr. 9257706

Ein Set besteht aus:
- 2 Auszugsführungen Actro 5D ( 1x Links, 1x Rechts )


Wir empfehlen Ihnen noch folgende Produkte:

Schnäpper HETTICH Actro 5D / Actro YOU (Set)

Schnäpper HETTICH Actro 5D / Actro YOU (Set)

Direktbefestigungsschraube 6,0 x 14 (200 St.)

Direktbefestigungsschraube 6,0 x 14 (200 St.)

4,0 x 16mm  TX20  Senkkopf  Vollgewinde (1000 St.)

4,0 x 16mm TX20 Senkkopf Vollgewinde (1000 St.)

Spanplattenschraube 4,0 x 16mm vernickelt (200 St.)

Spanplattenschraube 4,0 x 16mm vernickelt (200 St.)

Direktbefestigungsschraube 6,3 x 10,5   Torx20   (100 St.)

Direktbefestigungsschraube 6,3 x 10,5 Torx20 (100 St.)

Direktbefestigungsschraube 6,3 x 14   Torx20   (100 St.)

Direktbefestigungsschraube 6,3 x 14 Torx20 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (200 St.)

Direktbefestigungsschraube 6,3 x 14 (200 St.)

Actro 5D Schnäpper, links und rechts

Actro 5D Schnäpper, links und rechts

Neu
4,0 x 16mm  TX20  Senkkopf  Vollgewinde (20 St.)

4,0 x 16mm TX20 Senkkopf Vollgewinde (20 St.)

Produkteigenschaften

Produktfamilie:
Actro 5D für Holzschubkästen
Schließeigenschaften:
mit Dämpfung
Nennlänge:
NL 450
Auszugsmerkmale:
Vollauszug
Belastbarkeit bis:
40kg

Montageanleitung Actro 5D Bodenmontage
3.59 MB
