Kugel-Vollauszüge ACCURIDE 350mm, 28kg verzinkt mit Verrriegelung

Art.Nr.: 5118504
Hersteller-Nr.: DZ2731-0030CL

Kugel-Vollauszüge ACCURIDE 2731 CL - 350mm - Seitliche Montage - Belastbarkeit 28kg - Mit Verriegelung

Kugel-Vollauszüge ACCURIDE 350mm, 28kg verzinkt mit Verrriegelung
Kugel-Vollauszüge ACCURIDE 350mm, 28kg verzinkt mit Verrriegelung
Kugel-Vollauszüge ACCURIDE 350mm, 28kg verzinkt mit Verrriegelung
Kugel-Vollauszüge ACCURIDE 350mm, 28kg verzinkt mit Verrriegelung
Kugel-Vollauszüge ACCURIDE 350mm, 28kg verzinkt mit Verrriegelung
Kugel-Vollauszüge ACCURIDE 350mm, 28kg verzinkt mit Verrriegelung
Kugel-Vollauszüge ACCURIDE 350mm, 28kg verzinkt mit Verrriegelung
Kugel-Vollauszüge ACCURIDE 350mm, 28kg verzinkt mit Verrriegelung
Berechnungshilfe zum Festlegen der Schubkastenbreite.
KA
Schrank-Breite
mm INFO
Schrank-Seitendicke
mm INFO
Schub.-Seitendicke
mm INFO

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  39 mm INFO
=  Schubkasten-Breite
=  523 mm
INFO

Schubkasten-Breite
523 mm
-  2 x Schubkasten-Seitendicke
-  27 mm
=  Schubkasten-Lichte
=  496 mm
INFO

Hier finden Sie nach Ihren Vorgaben angefertigte Holzschubkästen.
49,33 €
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 3-5 Tage*
In den Warenkorb
  • Produktbeschreibung
  • Rezensionen
  • Hersteller Informationen

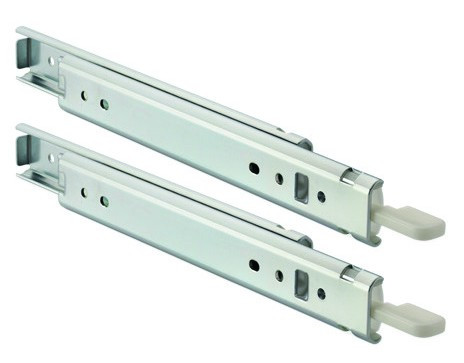

Kugel-Vollauszug ACCURIDE 2731 CL  350mm

  • Vollauszug.
  • Für Schubkasten-Bodenvarianten genutet, gefälzt oder aufgesetzt einsetzbar.
  • Belastbarkeit bis zu 28kg.
  • Stahl verzinkt.
  • Seitliche Montage.
  • Schienenhöhe 27mm.
  • Schienenbreite 19,1mm / Einbaubreite 19,3 bis 19,6mm.
  • Schienengesamtlänge 350mm (ohne Verriegelungshebel).
  • Auszugsweg: 354mm.
  • Kann in eingefahrener Position verriegelt werden, Betätigung über Hebel.
  • Eine Garnitur besteht aus zwei Kugelauszügen.

Berechnung der Einbaubreite: Für eine optimale Leistung muss +0,2mm bis +0,5mm der Schienen-Nenndicke zugeben werden, z.B. bei einer Schiene mit einer Nenndicke von 19,1mm sollte eine Einbaubreite von 19,3mm bis 19,6mm gegeben sein.

Für die Befestigung am Korpus und am Holzschubkasten empfehlen wir Panhead-Schrauben ø 4,0. Der Schraubenkopf darf eine maximale Höhe von 2,5mm und einen max. Durchmesser von 8,3mm nicht überschreiten um die Funktion der Schiene nicht zu beeinträchtigen. ( Schrauben sind nicht beinhaltet )

Produkteigenschaften
Produktfamilie:Kugelauszug
Schließeigenschaften:ohne SchließautomatikDas Scharnier / Die Auszugsführung verfügt über keine Dämpfung und keine Schließfeder. Das Möbelbauteil bleibt in jeder Position stehen. Nutzbar für z.B. Push to open Anwendungen.
Nennlänge:NL 150
Auszugsmerkmale:Vollauszug
Belastbarkeit bis:12kg
Diesen Artikel haben wir am 23.06.2019 in unseren Katalog aufgenommen.
