Kugel-Vollauszüge ACCURIDE 500mm, 22kg verzinkt mit Verrriegelung

67,06 €
inkl. 19 % MwSt. zzgl. Versandkosten
Art.Nr.: 5118507
Hersteller: Accuride
Lieferzeit: 3-5 Tage*
Berechnungshilfe zum Festlegen der Schubkastenbreite.
KA
Schrank-Breite
mm INFO
Schrank-Seitendicke
mm INFO
Schub.-Seitendicke
mm INFO

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  39 mm INFO
=  Schubkasten-Breite
=  523 mm
INFO

Schubkasten-Breite
523 mm
-  2 x Schubkasten-Seitendicke
-  27 mm
=  Schubkasten-Lichte
=  496 mm
INFO

Hier finden Sie nach Ihren Vorgaben angefertigte Holzschubkästen.

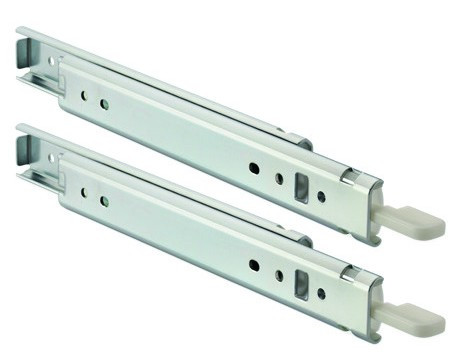

Kugel-Vollauszug ACCURIDE 2731 CL  500mm

  • Vollauszug.
  • Für Schubkasten-Bodenvarianten genutet, gefälzt oder aufgesetzt einsetzbar.
  • Belastbarkeit bis zu 22kg.
  • Stahl verzinkt.
  • Seitliche Montage.
  • Schienenhöhe 27mm.
  • Schienenbreite 19,1mm / Einbaubreite 19,3 bis 19,6mm.
  • Schienengesamtlänge 500mm (ohne Verriegelungshebel).
  • Auszugsweg: 502mm.
  • Kann in eingefahrener Position verriegelt werden, Betätigung über Hebel.
  • Eine Garnitur besteht aus zwei Kugelauszügen.

Berechnung der Einbaubreite: Für eine optimale Leistung muss +0,2mm bis +0,5mm der Schienen-Nenndicke zugeben werden, z.B. bei einer Schiene mit einer Nenndicke von 19,1mm sollte eine Einbaubreite von 19,3mm bis 19,6mm gegeben sein.

Für die Befestigung am Korpus und am Holzschubkasten empfehlen wir Panhead-Schrauben ø 4,0. Der Schraubenkopf darf eine maximale Höhe von 2,5mm und einen max. Durchmesser von 8,3mm nicht überschreiten um die Funktion der Schiene nicht zu beeinträchtigen. ( Schrauben sind nicht beinhaltet )
