Kugelauszug KA 4932 Überauszug 400mm (Garnitur)

29,99 €
inkl. 19 % MwSt. zzgl. Versandkosten
Art.Nr.: 0041359
Hersteller: Hettich
GTIN/EAN: 4023149413599
Für weitere Informationen besuchen Sie bitte die Artikelseite des Herstellers.
Lieferzeit: 3-5 Tage*
Berechnungshilfe zum Festlegen der Schubkastenbreite.
KA
Schrank-Breite
mm INFO
Schrank-Seitendicke
mm INFO
Schub.-Seitendicke
mm INFO

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  25.5 mm INFO
=  Schubkasten-Breite
=  536.5 mm
INFO

Schubkasten-Breite
536.5 mm
-  2 x Schubkasten-Seitendicke
-  27 mm
=  Schubkasten-Lichte
=  509.5 mm
INFO

Hier finden Sie nach Ihren Vorgaben angefertigte Holzschubkästen.

Kugelauszug KA 4932 Überauszug 400mm

  • Präzisions-Überauszug mit Auszugsanschlag und Ausrollsicherung.
  • Seitliche Montage
  • Mit Hilfe eines Entriegelungshebels ist der Schubkasten von der Führung trennbar und kann somit problemlos herausgenommen und wieder eingesetzt werden.
  • Leichter Lauf und hohe Seitenstabilität
  • Einbaubreite 12,7 mm
  • Stahl verzinkt, blau passiviert.
  • Nennlänge 400mm
  • Mindestkorpustiefe 404mm
  • Belastbarkeit 60kg
  • Überauszug 38mm
  • Eine Garnitur besteht aus einem linken und einem rechten Kugelauszug.


Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben ø 4mm oder mit Direktbefestigungsschrauben ø 6,3mm. Für die Befestigung am Holzschubkasten empfehlen wir mind. 8 Stück Panhead-Schrauben ø 4,0 x 12mm. ( Schrauben sind nicht beinhaltet )

-> Montageanleitung PDF

(Abbildung ähnlich)


Angaben zur Produktsicherheit
Hersteller: Hettich Holding GmbH & Co. oHG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern - Germany
Webseite: web.hettich.com

Wir empfehlen Ihnen noch folgende Produkte:

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

Spanplattenschraube 4,0 x 16mm vernickelt (200 St.)

Spanplattenschraube 4,0 x 16mm vernickelt (200 St.)

Spanplattenschraube 4,0 x 12mm Panhead (200 St.)

Spanplattenschraube 4,0 x 12mm Panhead (200 St.)

Produkteigenschaften

Produktfamilie:
Kugelauszug
Schließeigenschaften:
ohne Schließautomatik
Nennlänge:
NL 400
Auszugsmerkmale:
Überauszug
Belastbarkeit bis:
60kg

Kundenrezensionen:

Unser Unternehmen sammelt über den unabhängigen Dienstleister SHOPVOTE Bewertungen. SHOPVOTE setzt automatische und manuelle Maßnahmen ein, um Bewertungen zu verifizieren. Informationen zur Echtheit von Kundenbewertungen auf SHOPVOTE finden Sie hier.

Schreiben Sie die erste Kundenrezension!


Kunden, die diesen Artikel kauften, haben auch folgende Artikel bestellt:

Kugelauszug KA 4932 Überauszug 350mm (Garnitur)

Kugelauszug KA 4932 Überauszug 350mm (Garnitur)

Kugelauszug KA 4932 Überauszug 250mm (Garnitur)

Kugelauszug KA 4932 Überauszug 250mm (Garnitur)

Kugelauszug KA 290 Überauszug 450mm (Garnitur)

Kugelauszug KA 290 Überauszug 450mm (Garnitur)

Kugelauszug KA 5632 Vollauszug 600mm (Garnitur)

Kugelauszug KA 5632 Vollauszug 600mm (Garnitur)

Schnäpper und Neigungsversteller für Quadro 4D V6  ( Set )

Schnäpper und Neigungsversteller für Quadro 4D V6 ( Set )

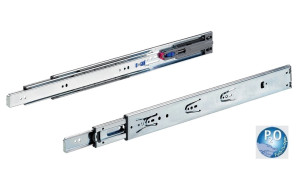

Kugelauszug KA 4532 P2O Vollauszug 400mm (Garnitur)
