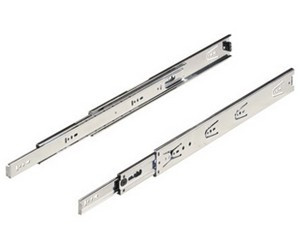

Kugelauszug KA 5632  600mm

• Präzisions-Vollauszug mit Auszugsanschlag und Ausrollsicherung
• Seitliche Montage
• Mit Hilfe eines Entriegelungshebels ist der Schubkasten von der Führung trennbar und kann somit problemlos herausgenommen und wieder eingesetzt werden.
• Leichter Lauf und hohe Seitenstabilität durch exakte Führung
• Für Holzschubkästen mit genutetem, gefälztem oder aufgesetztem Boden
• Einbaubreite 12,7mm
• Nennlänge 600mm
• Mindestkorpustiefe 604mm
• Belastbarkeit 45kg
• Stahl verzinkt, blau passiviert

Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben ø 4mm oder mit Direktbefestigungsschrauben ø 6,3mm. Für die Befestigung am Holzschubkasten empfehlen wir mind. 8 Stück Panhead-Schrauben ø 4,0 x 12mm. ( Schrauben sind nicht beinhaltet )

-> Montageanleitung.pdf

Maß "C"=542mm; "b1"=96mm; "b2"=128mm; "b3"=96mm; "b4"=32mm;  "b5"=32mm
