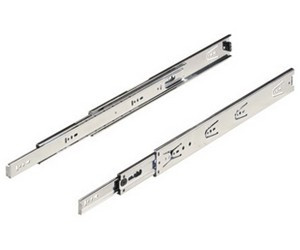

Kugelauszug KA 5632, Seitenmontage, Abmessungen (H x B) 46 x 12,7 mm, 250 mm, blau passiviert, verzinkt

11,24 €
inkl. 19 % MwSt. zzgl. Versandkosten
Art.Nr.: 0073276
Hersteller: Hettich
GTIN/EAN: 4023149732768
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 3-5 Tage*
Berechnungshilfe zum Festlegen der Schubkastenbreite.
KA
Schrank-Breite
mm INFO
Schrank-Seitendicke
mm INFO
Schub.-Seitendicke
mm INFO

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  25.5 mm INFO
=  Schubkasten-Breite
=  536.5 mm
INFO

Schubkasten-Breite
536.5 mm
-  2 x Schubkasten-Seitendicke
-  27 mm
=  Schubkasten-Lichte
=  509.5 mm
INFO

Hier finden Sie nach Ihren Vorgaben angefertigte Holzschubkästen.

Kugelauszug KA 5632  250mm

  • Präzisions-Vollauszug mit Auszugsanschlag und Ausrollsicherung
  • Seitliche Montage
  • Mit Hilfe eines Entriegelungshebels ist der Schubkasten von der Führung trennbar und kann somit problemlos herausgenommen und wieder eingesetzt werden.
  • Leichter Lauf und hohe Seitenstabilität durch exakte Führung
  • Für Holzschubkästen mit genutetem, gefälztem oder aufgesetztem Boden
  • Einbaubreite 12,7mm
  • Nennlänge 250mm
  • Mindestkorpustiefe 254mm
  • Belastbarkeit 45kg
  • Stahl verzinkt, blau passiviert
  • Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben ø 4mm oder mit Direktbefestigungsschrauben ø 6,3mm. Für die Befestigung am Holzschubkasten empfehlen wir mind. 8 Stück Panhead-Schrauben ø 4,0 x 12mm.


( Schrauben sind nicht beinhaltet )

-> Montageanleitung.pdf

- Maß "C" = 192mm



Wir empfehlen Ihnen noch folgende Produkte:

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

Spanplattenschraube 4,0 x 16mm (200 St.)

Spanplattenschraube 4,0 x 16mm (200 St.)

Spanplattenschraube 4,0 x 12mm Panhead (200 St.)

Spanplattenschraube 4,0 x 12mm Panhead (200 St.)

Top
Ankörnlehre MultiBlue

Ankörnlehre MultiBlue

Produkteigenschaften

Produktfamilie:
Kugelauszug
Schließeigenschaften:
ohne Schließautomatik
Nennlänge:
NL 250
Auszugsmerkmale:
Vollauszug
Belastbarkeit bis:
45kg

Montageanleitung KA 5632
1.64 MB
