Kugelauszug KA 5632 Vollauszug 300mm (Garnitur)

Kugelauszug KA 5632 Vollauszug 300mm (Garnitur)
   Für eine größere Ansicht klicken Sie auf das Vorschaubild
16,81 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
Art.Nr.: 0073277
Hersteller: Hettich
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 3-5 Tage*
Berechnungshilfe zum Festlegen der Schubkastenbreite.
KA
Schrank-Breite
mm INFO
Schrank-Seitendicke
mm INFO
Schubkasten-Seitendicke
mm

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  25.5 mm INFO
=  Schubkasten-Breite
=  536.5 mm
INFO

Schubkasten-Breite
536.5 mm
-  2 x Schubkasten-Seitendicke
-  27 mm
=  Schubkasten-Lichte
=  509.5 mm
INFO

Hier finden Sie nach Ihren Vorgaben angefertigte Holzschubkästen.

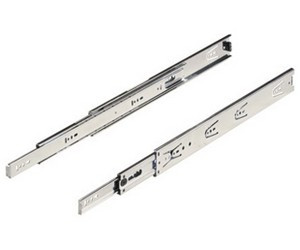

Kugelauszug KA 5632  300mm

  • Präzisions-Vollauszug mit Auszuganschlag und Ausrollsicherung
  • Seitliche Montage
  • Mit Hilfe eines Entriegelungshebels ist der Schubkasten von der Führung trennbar und kann somit problemlos herausgenommen und wieder eingesetzt werden.
  • Leichter Lauf und hohe Seitenstabilität durch exakte Führung
  • Für Holzschubkästen mit genutetem, gefälztem oder aufgesetzem Boden
  • Einbaubreite 12,7mm
  • Nennlänge 300mm
  • Mindestkorpustiefe 304mm
  • Belastbarkeit 45kg
  • Stahl verzinkt, blau passiviert

- Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben ø 4mm oder mit Direktbefestigungsschrauben ø 6,3mm. Für die Befestigung am Holzschubkasten empfehlen wir mind. 8 Stück Panhead-Schrauben ø 4,0 x 12mm. ( Schrauben sind nicht beinhaltet )

-> Montageanleitung.pdf

- Maß "C"=242mm; "b1"=96mm


Zubehör und Empfehlungen zum Artikel:

Spanplattenschraube 4,0 x 16mm (200 St.)
Lieferzeit: 3-5 Tage*
15,65 EUR
7,83 EUR pro 100 Stück
inkl. 19 % MwSt. zzgl. Versandkosten
Ankörnlehre MultiBlue
Lieferzeit: 3-5 Tage*
2,00 EUR
inkl. 19 % MwSt. zzgl. Versandkosten

Produkteigenschaften

Produktfamilie:

Kugelauszug

Schließeigenschaften:

ohne Schließautomatik

Nennlänge:

NL 300

Auszugsmerkmale:

Vollauszug

Belastbarkeit bis:

45kg

Kugelauszug KA 5632 Vollauszug 300mm (Garnitur)
Kugelauszug KA 5632 Vollauszug 300mm (Garnitur)
Kugelauszug KA 5632 Vollauszug 300mm (Garnitur)
Kugelauszug KA 5632 Vollauszug 300mm (Garnitur)

Dokumente zum Download

Montageanleitung KA 5632
1.64 MB
