Kugelauszug KA 4532 Silent System Vollauszug 350mm (Garnitur)

29,05 €
inkl. 19 % MwSt. zzgl. Versandkosten
Art.Nr.: 9114273
Hersteller: Hettich
GTIN/EAN: 4023149216398
Bewertung:
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 4-7 Tage*
Berechnungshilfe zum Festlegen der Schubkastenbreite.
KA
Schrank-Breite
mm INFO
Schrank-Seitendicke
mm INFO
Schub.-Seitendicke
mm INFO

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  25.5 mm INFO
=  Schubkasten-Breite
=  536.5 mm
INFO

Schubkasten-Breite
536.5 mm
-  2 x Schubkasten-Seitendicke
-  27 mm
=  Schubkasten-Lichte
=  509.5 mm
INFO

Hier finden Sie nach Ihren Vorgaben angefertigte Holzschubkästen.

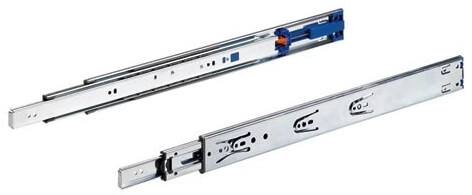

Kugelauszug KA 4532 Silent System 350mm

  • Präzisions-Vollauszug
  • Silent System – die integrierte Dämpfung schließt den Schubkasten sanft und leise.
  • Seitliche Montage
  • Mit Hilfe eines Entriegelungshebels ist der Schubkasten von der Führung trennbar und kann somit problemlos herausgenommen und wieder eingesetzt werden.
  • Leichter Lauf und hohe Seitenstabilität
  • Einbaubreite 12,7 mm
  • Stahl verzinkt, blau passiviert.
  • Nennlänge 350mm
  • Mindestkorpustiefe 354mm
  • Belastbarkeit 35kg
  • Eine Garnitur besteht aus einem linken und einem rechten Kugelauszug.
  • Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben ø 4mm oder mit Direktbefestigungsschrauben ø 6,3mm. Für die Befestigung am Holzschubkasten empfehlen wir mind. 8 Stück Panhead-Schrauben ø 4,0 x 12mm.

( Schrauben sind nicht beinhaltet )



Wir empfehlen Ihnen noch folgende Produkte:

Direktbefestigungsschraube 6,3 x 10,5   Torx20   (100 St.)

Direktbefestigungsschraube 6,3 x 10,5 Torx20 (100 St.)

Direktbefestigungsschraube 6,3 x 14   Torx20   (100 St.)

Direktbefestigungsschraube 6,3 x 14 Torx20 (100 St.)

Direktbefestigungsschraube 6,3 x 11,5   Torx20   (100 St.)

Direktbefestigungsschraube 6,3 x 11,5 Torx20 (100 St.)

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

Spanplattenschraube 4,0 x 16mm (200 St.)

Spanplattenschraube 4,0 x 16mm (200 St.)

4,0 x 16mm  TX20  Senkkopf  Vollgewinde (1000 St.)

4,0 x 16mm TX20 Senkkopf Vollgewinde (1000 St.)

Spanplattenschraube 4,0 x 12mm Panhead (200 St.)

Spanplattenschraube 4,0 x 12mm Panhead (200 St.)

Produkteigenschaften

Produktfamilie:
Kugelauszug
Schließeigenschaften:
mit Dämpfung
Nennlänge:
NL 350
Auszugsmerkmale:
Vollauszug
Belastbarkeit bis:
35kg

Montageanleitung
1.96 MB
