Kugelauszug KA 4532 Silent System Vollauszug 300mm (Garnitur)

25,02 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
Art.Nr.: 9114271
Bewertungen: 5 von 5 Sternen! (2)
Hersteller: Hettich
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 4-7 Tage*

Berechnungshilfe zum Festlegen der Schubkastenbreite.
KA
Schrank-Breite
mm INFO
Schrank-Seitendicke
mm INFO
Schub.-Seitendicke
mm INFO

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  25.5 mm INFO
=  Schubkasten-Breite
=  536.5 mm
INFO

Schubkasten-Breite
536.5 mm
-  2 x Schubkasten-Seitendicke
-  27 mm
=  Schubkasten-Lichte
=  509.5 mm
INFO

Hier finden Sie nach Ihren Vorgaben angefertigte Holzschubkästen.

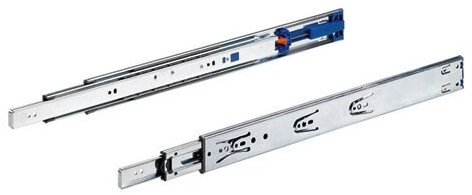

Kugelauszug KA 4532 Silent System 300mm

  • Präzisions-Vollauszug
  • Silent System – die integrierte Dämpfung schließt den Schubkasten sanft und leise.
  • Seitliche Montage
  • Mit Hilfe eines Entriegelungshebels ist der Schubkasten von der Führung trennbar und kann somit problemlos herausgenommen und wieder eingesetzt werden.
  • Leichter Lauf und hohe Seitenstabilität
  • Einbaubreite 12,7 mm
  • Stahl verzinkt, blau passiviert.
  • Nennlänge 300mm
  • Mindestkorpustiefe 304mm
  • Belastbarkeit 35kg
  • Eine Garnitur besteht aus einem linken und einem rechten Kugelauszug.
  • Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben ø 4mm oder mit Direktbefestigungsschrauben ø 6,3mm. Für die Befestigung am Holzschubkasten empfehlen wir mind. 8 Stück Panhead-Schrauben ø 4,0 x 12mm.

( Schrauben sind nicht beinhaltet )


Wir empfehlen Ihnen noch folgende Produkte:

Produkteigenschaften

Produktfamilie:
Kugelauszug
Schließeigenschaften:
mit Dämpfung
Nennlänge:
NL 300
Auszugsmerkmale:
Vollauszug
Belastbarkeit bis:
35kg
Kugelauszug KA 4532 Silent System Vollauszug 300mm (Garnitur)
Kugelauszug KA 4532 Silent System Vollauszug 300mm (Garnitur)
Kugelauszug KA 4532 Silent System Vollauszug 300mm (Garnitur)
Kugelauszug KA 4532 Silent System Vollauszug 300mm (Garnitur)
Kugelauszug KA 4532 Silent System Vollauszug 300mm (Garnitur)

Datei

Montageanleitung
1.96 MB
