Quadro 4D V6 mit Push to open, 420 mm, links und rechts

34,08 €
inkl. 19 % MwSt. zzgl. Versandkosten
Art.Nr.: 9247743
Hersteller: Hettich
GTIN/EAN: 4023149150340
Lieferzeit: 3-5 Tage*
Berechnungshilfe zum Festlegen der Schubkastenbreite.
4D
Schrank-Breite INFO Schrank-Seitendicke INFO Schub.-Seitendicke INFO
mm mm mm

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  40 mm INFO
=  Schubkasten-Lichte
=  522 mm
INFO

Schubkasten-Lichte
522 mm
+  2 x Schubkasten-Seitendicke
+  27 mm
=  Schubkasten-Breite
=  549 mm
INFO

Hier finden Sie nach Ihren Vorgaben angefertigte Holzschubkästen.

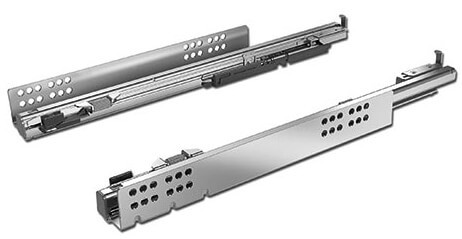

Quadro 4D V6 Push to open 420mm

Set besteht aus:
- 2 Stück Führungen links/rechts

  • Für Holzschubkästen und Tablarböden
  • Perfektes Fugenbild durch 4D Verstellmöglichkeit
  • Werkzeuglose intuitive Höhen-, Seiten-, Neigungs- und Tiefenverstellung
  • Nennlänge 420mm
  • Mindestkorpustiefe = Nennlänge + 13mm
  • Belastbarkeit 30 kg
  • Push to open - der präzise Schaltmechanismus öffnet den Schubkasten selbsttätig und nahezu geräuschlos - ein leichter Druck genügt!
  • Aufschiebemontage - den Schubkasten einfach auf die Führungsschiene setzen und einschieben.
  • Die integrierte Zuhaltung verhindert ein ungewoltes Öffnen.
  • Maximale Schubkastenseitendicke 16mm.
  • Unterer Überstand der Schubkastenseite über den Schubkastenboden 12mm - 13mm.
  • Perfekte Höhen und Seitenstabilität - die widerstandsfähigen Laufbahnen geben den Stahlkugeln optimale Führung -> präzise und spurtreu.
  • Flexibilität durch Wechselsystem - Wechsel von Quadro Teil- und Vollauszug ohne Änderungen der Korpus-, Schubkasten- und Blendenmaßen!
  • Zur Befestigung der Führungsschiene an der Schrankseite eignen sich Direktbefestigungsschrauben ø 6,3mm oder Spanplattenschrauben ø 4mm. ( Nicht beinhaltet )
  • Belastbarkeit nach EN 15338, Level 3
  • Stahl verzinkt
Achtung: Die nötigen Schnäpper und Neigungsversteller zur Befestigung der Auszugsführung am Schubkasten mussen separat bestellt werden.  Art.Nr. 9247529

Verarbeitungsvorteile von Quadro 4D:
· Einfaches Positionieren der Neigungsversteller durch Anlagekanten
· Keine Bohrungen in der Rückwand
· Schubkästen mit vorhandener Rückwandbohrung problemlos nachrüstbar
· Innovative rückwärtige Verbindung zwischen Führung und Schubkasten: für eine sichere Schubkastenmontage, in jeder beliebigen Einstellung


Angaben zur Produktsicherheit
Hersteller: Hettich Marketing- und Vertriebs GmbH Co. KG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern - Germany
Webseite: web.hettich.com

Wir empfehlen Ihnen noch folgende Produkte:

Schnäpper und Neigungsversteller für Quadro 4D V6  ( Set )

Schnäpper und Neigungsversteller für Quadro 4D V6 ( Set )

Spanplattenschraube 4,0 x 16mm vernickelt (200 St.)

Spanplattenschraube 4,0 x 16mm vernickelt (200 St.)

Direktbefestigungsschraube 6,3 x 10,5   Torx20   (100 St.)

Direktbefestigungsschraube 6,3 x 10,5 Torx20 (100 St.)

Direktbefestigungsschraube 6,3 x 11,5   Torx20   (100 St.)

Direktbefestigungsschraube 6,3 x 11,5 Torx20 (100 St.)

Direktbefestigungsschraube 6,3 x 14   Torx20   (100 St.)

Direktbefestigungsschraube 6,3 x 14 Torx20 (100 St.)

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

Produkteigenschaften

Produktfamilie:
Quadro
Schließeigenschaften:
push to open
Nennlänge:
NL 420
Auszugsmerkmale:
Vollauszug
Belastbarkeit bis:
30kg

Montageanleitung Quadro 4D V6 Push to open
