Quadro V6 BM mit Silent System, EB 20, 400 mm, links und rechts

39,46 €
inkl. 19 % MwSt. zzgl. Versandkosten
Art.Nr.: 9079523
Hersteller: Hettich
GTIN/EAN: 4023149122392
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 3-5 Tage*
Berechnungshilfe zum Festlegen der Schubkastenbreite.
UF
Schrank-Breite INFOSchrank-Seitendicke INFOSchub.-Seitendicke INFO
mm mm mm

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  40 mm INFO
=  Schubkasten-Lichte
=  522 mm
INFO

Schubkasten-Lichte
522 mm
+  2 x Schubkasten-Seitendicke
+  27 mm
=  Schubkasten-Breite
=  549 mm
INFO

Hier finden Sie nach Ihren Vorgaben angefertigte Holzschubkästen.

Quadro V6 BM  400mm

  • Für Holzschubkästen oder Tablarböden
  • Nennlänge 400mm
  • Für Bodenmontage
  • Mindestkorpustiefe = Nennlänge + 13mm
  • Belastbarkeit 30 kg
  • Silent System – die integrierte Dämpfung schließt den Schubkasten sanft und leise.
  • Aufschiebemontage - den Schubkasten einfach auf die Führungsschiene setzen und einschieben.
  • Unterer Überstand der Schubkastenseite über den Schubkastenboden 12mm - 13mm
  • Perfekte Höhen und Seitenstabilität - die widerstandsfähigen Laufbahnen geben den Stahlkugeln optimale Führung -> präzise und spurtreu.
  • Wartungsfrei durch automatische Selbstreinigung der Laufbahn.
  • Belastbarkeit nach EN 15338, Level 3
  • Stahl verzinkt

Achtung!
Für die Befestigung des Holzschubkastens an der Führungsschiene sind spezielle Kupplungen für gefälzte Zargen nötig! (siehe Empfehlung)

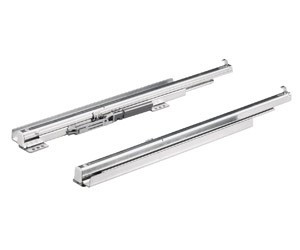

( Abbildung ähnlich )



Wir empfehlen Ihnen noch folgende Produkte:

Kupplungen für Quadro 25 und Quadro V6 Auszugsführungen Garnitur

Kupplungen für Quadro 25 und Quadro V6 Auszugsführungen Garnitur

Kupplungen für Tablarböden (Garnitur)

Kupplungen für Tablarböden (Garnitur)

Spanplattenschraube 4,0 x 16mm (200 St.)

Spanplattenschraube 4,0 x 16mm (200 St.)

Produkteigenschaften

Produktfamilie:
Quadro
Schließeigenschaften:
mit Dämpfung
Nennlänge:
NL 400
Auszugsmerkmale:
Vollauszug
Belastbarkeit bis:
30kg
