Quadro V6 BM mit Silent System, EB 20, 450 mm, links und rechts

43,69 €
inkl. 19 % MwSt. zzgl. Versandkosten
Art.Nr.: 9079437
Hersteller: Hettich
GTIN/EAN: 4023149244315
Für weitere Informationen besuchen Sie bitte die Artikelseite des Herstellers.
Lieferzeit: 3-5 Tage*
Berechnungshilfe zum Festlegen der Schubkastenbreite.
UF
Schrank-Breite INFO Schrank-Seitendicke INFO Schub.-Seitendicke INFO
mm mm mm

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  40 mm INFO
=  Schubkasten-Lichte
=  522 mm
INFO

Schubkasten-Lichte
522 mm
+  2 x Schubkasten-Seitendicke
+  27 mm
=  Schubkasten-Breite
=  549 mm
INFO

Hier finden Sie nach Ihren Vorgaben angefertigte Holzschubkästen.

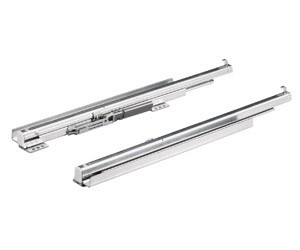

Quadro V6 BM  450mm

  • Für Holzschubkästen oder Tablarböden
  • Nennlänge 450mm
  • Für Bodenmontage
  • Mindestkorpustiefe = Nennlänge + 13mm
  • Belastbarkeit 30 kg
  • Silent System – die integrierte Dämpfung schließt den Schubkasten sanft und leise.
  • Aufschiebemontage - den Schubkasten einfach auf die Führungsschiene setzen und einschieben.
  • Unterer Überstand der Schubkastenseite über den Schubkastenboden 12mm - 13mm
  • Perfekte Höhen und Seitenstabilität - die widerstandsfähigen Laufbahnen geben den Stahlkugeln optimale Führung -> präzise und spurtreu.
  • Wartungsfrei durch automatische Selbstreinigung der Laufbahn.
  • Belastbarkeit nach EN 15338, Level 3
  • Stahl verzinkt

Achtung!
Für die Befestigung des Holzschubkastens an der Führungsschiene sind spezielle Kupplungen für gefälzte Zargen nötig! (siehe Empfehlung)

( Abbildung ähnlich )
