Quadro 40 BM  270 - 395mm

• Teilauszug für Bodenmontage
• Für Schubkästen von 270mm bis 395mm Länge
• Mindestkorpustiefe 283mm - 408mm
• Auszugsverlust 75mm
• Belastbarkeit 40 kg
• Aufsteckmontage – den Schubkasten einfach auf die Führungsschiene und Zapfen stecken
• Perfekte Höhen- und Seitenstabilität – die widerstandsfähigen Laufbahnen geben den Stahlkugeln optimale Führung: präzise und spurtreu.
• Wartungsfrei durch automatische Selbstreinigung der Laufbahnen
• Integrierte Höhenverstellung + 3 mm
• Mit Ausrollsicherung – pro Garnitur ist eine Ausrollsicherung beigepackt
• Maß "C" 249,5mm

Bei bündigen Schubkastenboden sind je Schubkasten zwei Aufstecker vorn und zwei Aufstecker hinten nötig.

Befestigung der Auszugsschienen mit Senkkopfschrauben Durchmesser 4,0mm

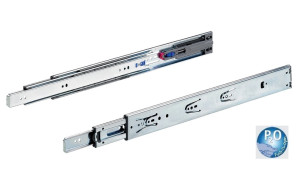

( Abbildung ähnlich )
