Hettich

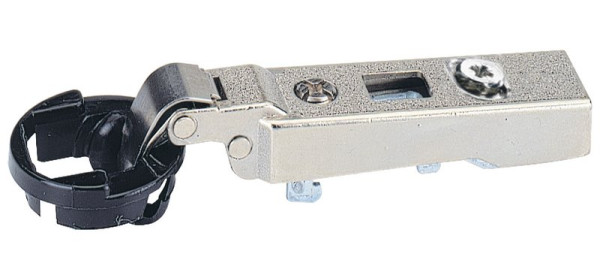

Intermat Glastürscharnier (Intermat 9904), halb vorliegend, Öffnungswinkel 95°, zum Anschrauben

(0)|Rezension schreiben

Art.Nr.: 0072967

Hersteller-Nr.: 0072967

GTIN/EAN: 4023149729676

Für Glasdicken von 4 - 6,5 mm - Topfdurchmesser 26 mm - Mit Schließautomatik - Montageplatten, Abdeckungen und Befestigungsschrauben sind nicht beinhaltet!

Glastürscharnier Intermat 9904 95° (Mittelseite)

Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)

Basis "B"	-	Auflage "A"	+	Maß "C"	=	Distanz "D"
2.50 mm	-	mm	+	mm	=	1.5 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.

Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.

	Türgewicht in kg	Türhöhe in mm
	kg	mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

5,16 €

inkl. 19 % MwSt. zzgl. Versandkosten

Lieferzeit: 3-5 Tage*

Staffelpreise

ab 1 Stk.

je 5,16 €

ab 5 Stk.

je 4,35 €

ab 10 Stk.

je 4,09 €

In den Warenkorb

Anfrage zum Artikel

Produktbeschreibung
Rezensionen
Hersteller Informationen

Glastürscharnier Intermat 9904 95° (Mittelseite)

Automatikscharnier mit Aufklipstechnik
Kröpfung 9,5mm
Für Glasdicken von 4 - 6,5 mm
Topfdurchmesser 26 mm
Mit Schließautomatik
Integrierte Auflagenverstellung + 1,0 mm/- 2,5 mm
Integrierte Exzenter-Tiefenverstellung + 3,5 mm/- 0,5 mm
Höhenverstellung über Montageplatte ± 2 mm
Scharniertopf: Kunststoff schwarz
Scharnierarm: Zinkdruckguss vernickelt
Basis B = 2,5mm
Qualitätseinstufungen nach EN 15570, Level 2
Bei Glasdicken von 5,5 - 6,5 mm bitte Scharniertopf-Befestigungsschrauben separat bestellen, siehe Empfehlung
Die Kunststoffringe zur Befestigung der Scharniere an den Glastüren sind bei den Zierkappen beinhaltet !
Zierkappen separat bestellen, siehe Empfehlung

Achtung:
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig !
Klickmontage

-> Zur Auswahl der passenden Montageplatten

Produkteigenschaften

Produktfamilie:Hettich IntermatGlastürscharnier

Schließeigenschaften:

Anschlagsart:halb vorliegend

Korpuswinkel:Korpuswinkel 90°

Öffnungswinkel:Öffnungswinkel 95°

Topfdurchmesser:26mm

Türdicke:Türdicke von 4 bis 6,5mm
