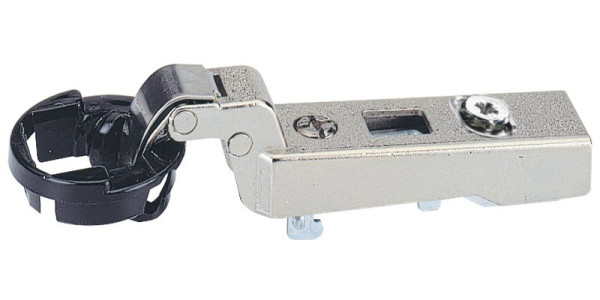

Intermat Glastürscharnier (Intermat 9904), einliegend, Öffnungswinkel 95°, zum Anschrauben

Art.Nr.: 0072968
Hersteller-Nr.: 0072968
GTIN/EAN: 4023149081002

Für Glasdicken von 4 - 6,5 mm  - Topfdurchmesser 26 mm - Mit Schließautomatik - Montageplatten, Abdeckungen und Befestigungsschrauben sind nicht beinhaltet!

Glastürscharnier Intermat 9904 95° (einliegende Tür)
Glastürscharnier Intermat 9904 95° (einliegende Tür)
Glastürscharnier Intermat 9904 95° (einliegende Tür)
Glastürscharnier Intermat 9904 95° (einliegende Tür)
Glastürscharnier Intermat 9904 95° (einliegende Tür)
Glastürscharnier Intermat 9904 95° (einliegende Tür)
Glastürscharnier Intermat 9904 95° (einliegende Tür)
Glastürscharnier Intermat 9904 95° (einliegende Tür)
Glastürscharnier Intermat 9904 95° (einliegende Tür)
Glastürscharnier Intermat 9904 95° (einliegende Tür)
Berechnungshilfe zum Festlegen der Distanz "D" (Dicke der Montageplatte)
TE
Basis "B" INFO + Fuge "F" INFO + Maß "C" INFO
= Distanz "D" INFO
-4.00 mm + mm + mm = 2.5 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.
Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.
Türgewicht in kgTürhöhe in mm
kg mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.
5,32 €
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 3-5 Tage*
Staffelpreise
ab 1 Stk.
je 5,32 €
ab 5 Stk.
je 4,40 €
ab 10 Stk.
je 3,99 €
In den Warenkorb
  • Produktbeschreibung
  • Rezensionen3
  • Hersteller Informationen

Glastürscharnier Intermat 9904  95° (einliegende Tür)

  • Automatikscharnier mit Aufklipstechnik
  • Kröpfung 16mm
  • Für Glasdicken von 4 - 6,5 mm
  • Topfdurchmesser 26 mm
  • Mit Schließautomatik
  • Integrierte Auflagenverstellung + 1,0 mm/- 2,5 mm
  • Integrierte Exzenter-Tiefenverstellung + 3,5 mm/- 0,5 mm
  • Höhenverstellung über Montageplatte ± 2 mm
  • Scharniertopf: Kunststoff schwarz
  • Scharnierarm: Zinkdruckguss vernickelt
  • Basis B = -4mm
  • Qualitätseinstufungen nach EN 15570, Level 2
  • Bei Glasdicken von 5,5 - 6,5 mm bitte Scharniertopf-Befestigungsschrauben separat bestellen, siehe Empfehlung
  • Die Kunststoffringe zur Befestigung der Scharniere an den Glastüren sind bei den Zierkappen beinhaltet !
  • Zierkappen separat bestellen, siehe Empfehlung

Achtung:
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig !

Klickmontage

-> Zur Auswahl der passenden Montageplatten

Produkteigenschaften
Produktfamilie:Hettich IntermatGlastürscharnier
Schließeigenschaften:ohne DämpfungOhne integrierte Dämpfung, mit Schließautomatik.
Anschlagsart:einliegend
BefestigungsartWie wird der Beschlag befestigt.:Zum AnschraubenDer Beschlag wird mit Spanplattenschrauben an das vorgesehene Bauteil geschraubt.
Korpuswinkel:Korpuswinkel 90°
Öffnungswinkel:Öffnungswinkel 95°
Topfdurchmesser:26mm
Türdicke:Türdicke von 4 bis 6,5mm
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
