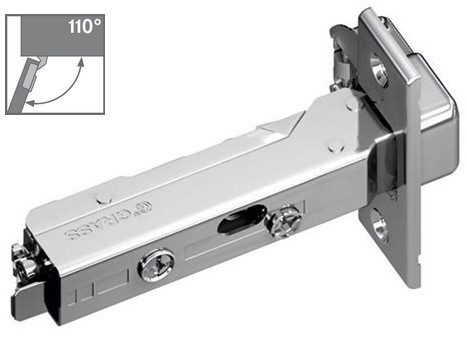

Topfscharnier GRASS TIOMOS 110° K03 (Eckanschlag) 45 / 9,5

Bild vergrößern

5,63 €

inkl. 19 % MwSt. zzgl. Versandkosten

Staffelpreise

ab 1 Stk. je 5,63 €

ab 5 Stk. je 5,25 €

ab 10 Stk. je 4,81 €

Art.Nr.: 28138520

Hersteller: GRASS

Hersteller Artikelnummer: F028138520

Für weitere Informationen besuchen Sie bitte die Artikelseite des Herstellers.

Lieferzeit: 3-5 Tage*

Artikeldatenblatt drucken

Rezension schreiben

Frage zum Artikel

Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)

Basis "B"	-	Auflage "A"	+	Maß "C"	=	Distanz "D"
12.00 mm	-	mm	+	mm	=	2 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.

Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.

Türgewicht in kg	Türhöhe in mm
kg	mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

Topfscharnier GRASS TIOMOS mit integrierter Dämpfung 110° K03 (Eckanschlag)

Topf zum Anschrauben
Für Türdicken von 16 - 24 mm
Topfdurchmesser 35 mm
Öffnungswinkel 110°
Bohrbild 45 / 9,5 (Abstand Befestigungslöcher 52mm)
Mit Schließautomatik
Integrierte unsichtbare Dämpfung (dreistufig verstellbar)
Integrierte Auflagenverstellung ± 2 mm
Integrierte Tiefenverstellung + 3mm / – 2mm
Höhenverstellung ± 3,5 mm
Ganzmetallscharnier, Vernickelt
Geringe Topftiefe: 12,6mm
Für vorliegende Türen

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

Zur Auswahl der Montageplatten

Kurzanleitung zur Topfscharnier- und Montageplattenauswahl

Angaben zur Produktsicherheit
Hersteller: GRASS GmbH, Grass Platz 1, 6973 Höchst - Österreich
Webseite: grass.at

Produkteigenschaften

Produktfamilie:

GRASS Tiomos

Schließeigenschaften:

mit Dämpfung

Oberfläche:

Vernickelt

Anschlagsart:

voll vorliegend

Befestigungsart:

Zum Anschrauben

Korpuswinkel:

Korpuswinkel 90°

Öffnungswinkel:

Öffnungswinkel 110°

Topfdurchmesser:

35mm

Türdicke:

Türdicke von 15 bis 24mm
