Topfscharnier GRASS TIOMOS 110° K19 (Einliegend) 52 / 5,5

Bild vergrößern

6,80 €

inkl. 19 % MwSt. zzgl. Versandkosten

Staffelpreise

ab 1 Stk. je 6,80 €

ab 5 Stk. je 5,95 €

ab 10 Stk. je 5,67 €

Art.Nr.: 28138704

Hersteller: GRASS

Hersteller Artikelnummer: F028138704

GTIN/EAN: 9003012985274

Bewertung:

(1)

Lieferzeit: 3-5 Tage*

Artikeldatenblatt drucken

Rezension schreiben

Frage zum Artikel

Berechnungshilfe zum Festlegen der Distanz "D" (Dicke der Montageplatte)

Basis "B"	+	Fuge "F"	+	Maß "C"	=	Distanz "D"
-4.00 mm	+	mm	+	mm	=	1.5 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.

Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.

Türgewicht in kg	Türhöhe in mm
kg	mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

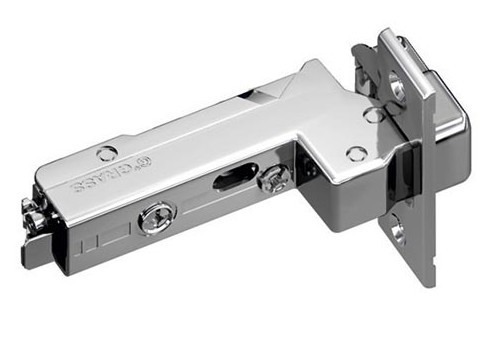

Topfscharnier GRASS TIOMOS mit integrierter Dämpfung 110° K19 (Einliegend)

Topf zum Anschrauben
Für Türdicken von 16 - 24 mm
Topfdurchmesser 35 mm
Öffnungswinkel 110°
Bohrbild 52 / 5,5 (Abstand Befestigungslöcher 52mm)
Mit Schließautomatik
Integrierte unsichtbare Dämpfung (dreistufig verstellbar)
Integrierte Auflagenverstellung ± 2 mm
Integrierte Tiefenverstellung + 3mm / – 2mm
Höhenverstellung ± 3,5 mm
Ganzmetallscharnier, Vernickelt
Geringe Topftiefe: 12,6mm
Für einliegende Türen

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

Zur Auswahl der Montageplatten

Kurzanleitung zur Topfscharnier- und Montageplattenauswahl

Angaben zur Produktsicherheit
Hersteller: GRASS GmbH, Grass Platz 1, 6973 Höchst - Österreich
Webseite: grass.at
