GRASS

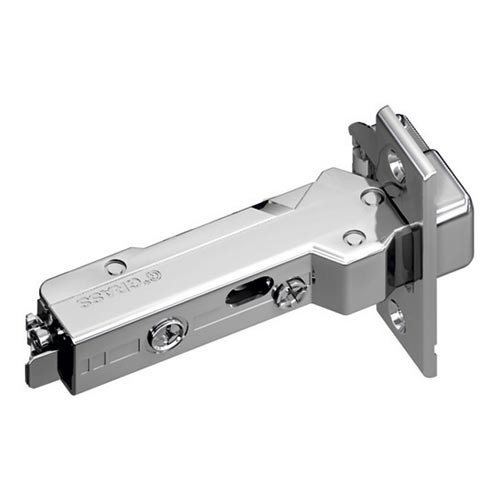

Topfscharnier GRASS TIOMOS 110° K9.5 (Mittelseitenanschlag) 52 / 5,5

(0)|Rezension schreiben

Art.Nr.: 28138703

Hersteller-Nr.: F028138703

GRASS TIOMOS mit integrierter Dämpfung - für Mittelseitenanschlag - mit Aufklipstechnik - Türdicke von 16mm bis 24mm - Öffnungswinkel 110° -
Bohrbild 52 / 5,5 - Montageplatten, Abdeckungen und Befestigungsschrauben sind nicht beinhaltet!

Topfscharnier GRASS TIOMOS 110° K9.5 (Mittelseitenanschlag) 52 / 5,5

Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)

Basis "B"	-	Auflage "A"	+	Maß "C"	=	Distanz "D"
5.50 mm	-	mm	+	mm	=	2.5 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.

Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.

	Türgewicht in kg	Türhöhe in mm
	kg	mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

6,44 €

inkl. 19 % MwSt. zzgl. Versandkosten

Lieferzeit: 3-5 Tage*

Staffelpreise

ab 1 Stk.

je 6,44 €

ab 5 Stk.

je 5,63 €

ab 10 Stk.

je 5,36 €

In den Warenkorb

Anfrage zum Artikel

Produktbeschreibung
Rezensionen
Hersteller Informationen

Topfscharnier GRASS TIOMOS mit integrierter Dämpfung 110° K9.5 (Mittelseitenanschlag)

Topf zum Anschrauben
Für Türdicken von 16 - 24 mm
Topfdurchmesser 35 mm
Öffnungswinkel 110°
Bohrbild 52 / 5,5 (Abstand Befestigungslöcher 52mm)
Mit Schließautomatik
Integrierte unsichtbare Dämpfung (dreistufig verstellbar)
Integrierte Auflagenverstellung ± 2 mm
Integrierte Tiefenverstellung + 3mm / – 2mm
Höhenverstellung ± 3,5 mm
Ganzmetallscharnier, Vernickelt
Geringe Topftiefe: 12,6mm
Für halb aufliegende Türen

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

Zur Auswahl der Montageplatten

Kurzanleitung zur Topfscharnier- und Montageplattenauswahl

Produkteigenschaften

Produktfamilie:GRASS Tiomos

Artikeldatenblatt drucken

Diesen Artikel haben wir am 07.12.2024 in unseren Katalog aufgenommen.
