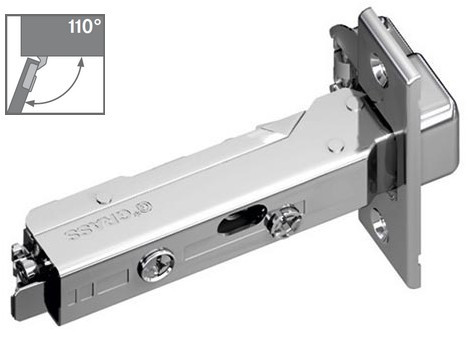

Topfscharnier GRASS TIOMOS 110° K03 (Eckanschlag) 52 / 5,5

(4)|Rezension schreiben
Art.Nr.: 28138702
Hersteller-Nr.: F028138702
GTIN/EAN: 9003012985250

GRASS TIOMOS mit integrierter Dämpfung - für Eckanschlag - mit Aufklipstechnik - Türdicke von 16mm bis 24mm - Öffnungswinkel 110° - Bohrbild 52 / 5,5 - Montageplatten, Abdeckungen und Befestigungsschrauben sind nicht beinhaltet!

Topfscharnier GRASS TIOMOS 110° K03 (Eckanschlag) 52 / 5,5
Topfscharnier GRASS TIOMOS 110° K03 (Eckanschlag) 52 / 5,5
Topfscharnier GRASS TIOMOS 110° K03 (Eckanschlag) 52 / 5,5
Topfscharnier GRASS TIOMOS 110° K03 (Eckanschlag) 52 / 5,5
Topfscharnier GRASS TIOMOS 110° K03 (Eckanschlag) 52 / 5,5
Topfscharnier GRASS TIOMOS 110° K03 (Eckanschlag) 52 / 5,5
Topfscharnier GRASS TIOMOS 110° K03 (Eckanschlag) 52 / 5,5
Topfscharnier GRASS TIOMOS 110° K03 (Eckanschlag) 52 / 5,5
Topfscharnier GRASS TIOMOS 110° K03 (Eckanschlag) 52 / 5,5
Topfscharnier GRASS TIOMOS 110° K03 (Eckanschlag) 52 / 5,5
Topfscharnier GRASS TIOMOS 110° K03 (Eckanschlag) 52 / 5,5
Topfscharnier GRASS TIOMOS 110° K03 (Eckanschlag) 52 / 5,5
Topfscharnier GRASS TIOMOS 110° K03 (Eckanschlag) 52 / 5,5
Topfscharnier GRASS TIOMOS 110° K03 (Eckanschlag) 52 / 5,5
Topfscharnier GRASS TIOMOS 110° K03 (Eckanschlag) 52 / 5,5
Topfscharnier GRASS TIOMOS 110° K03 (Eckanschlag) 52 / 5,5
Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)
TS
Basis "B" INFO - Auflage "A" INFO + Maß "C" INFO
 = Distanz "D" INFO
12.00 mm - mm + mm = 2 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.
Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.
Türgewicht in kgTürhöhe in mm
kg mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.
5,80 €
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 6-9 Tage*
Staffelpreise
ab 1 Stk.
je 5,80 €
ab 5 Stk.
je 5,42 €
ab 10 Stk.
je 5,03 €
In den Warenkorb
Anfrage zum Artikel
  • Produktbeschreibung
  • Rezensionen4
  • Hersteller Informationen

Topfscharnier GRASS TIOMOS mit integrierter Dämpfung 110° K03 (Eckanschlag)

  • Topf zum Anschrauben
  • Für Türdicken von 16 - 24 mm
  • Topfdurchmesser 35 mm
  • Öffnungswinkel 110°
  • Bohrbild 52 / 5,5 (Abstand Befestigungslöcher 52mm)
  • Mit Schließautomatik
  • Integrierte unsichtbare Dämpfung (dreistufig verstellbar)
  • Integrierte Auflagenverstellung ± 2 mm
  • Integrierte Tiefenverstellung + 3mm / – 2mm
  • Höhenverstellung ± 3,5 mm
  • Ganzmetallscharnier, Vernickelt
  • Geringe Topftiefe: 12,6mm
  • Für vorliegende Türen

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

INFO Zur Auswahl der Montageplatten

INFO Kurzanleitung zur Topfscharnier- und Montageplattenauswahl

Produkteigenschaften
Produktfamilie:GRASS Tiomos
Schließeigenschaften:mit DämpfungMit integrierter Dämpfung.
Oberfläche:Vernickelt
Anschlagsart:voll vorliegend
BefestigungsartWie wird der Beschlag befestigt.:Zum AnschraubenDer Beschlag wird mit Spanplattenschrauben an das vorgesehene Bauteil geschraubt.
Korpuswinkel:Korpuswinkel 90°
Öffnungswinkel:Öffnungswinkel 110°
Topfdurchmesser:35mm
Türdicke:Türdicke von 15 bis 24mm
Artikeldatenblatt drucken
Diesen Artikel haben wir am 19.10.2019 in unseren Katalog aufgenommen.
Kundenrezensionen4
Informationen zur Echtheit von Kundenbewertungen
Durchschnittliche Bewertung: 5
Basierend auf 4 Bewertungen
Bewertung:| | Datum: 12.06.2025
Nach Monatelanger suche hier endlich gefunden,originale Scharniere für unsere Küche.Passgenau wie die alten defekten,im top Qualität wie in Beschreibung angegeben.
Super Seite mit vielen Tips und Anleitungen.Innerhalb von 3 Tagen geliefert.Besser geht nicht. Danke !
Bewertung:| | Datum: 04.03.2025
Bewertung ohne Text
Bewertung:| | Datum: 21.11.2024
Bewertung ohne Text
Bewertung:| | Datum: 18.01.2024
Habe als Ersatz gekauft, bin sehr zufrieden. Auch bei schwerer Belastung halten diese Scharniere einige Jahre. Zustellung war schnell. Viele Dank!
Ihre Meinung
Hersteller Informationen
GRASS GmbH, Grass Platz 1, 6973 Höchst - Österreich
