Hettich

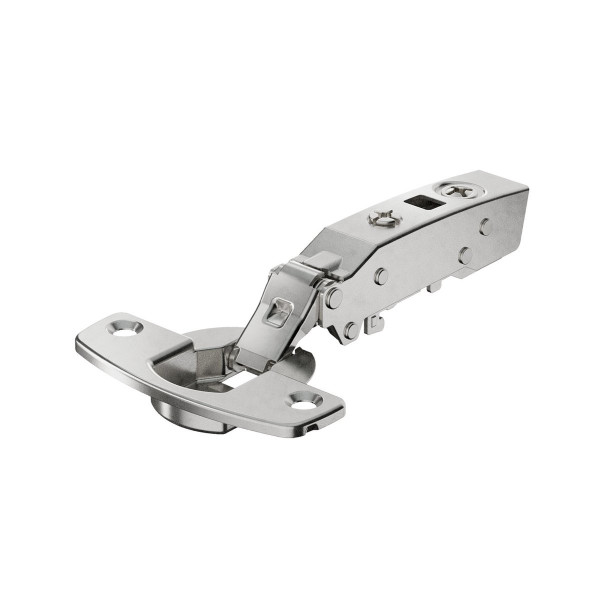

Sensys Dünntürscharnier, Türdicke ab 10 mm, ohne Schließautomatik (Sensys 8676), vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben

(0)|Rezension schreiben

Art.Nr.: 9094450

Hersteller-Nr.: 9094450

GTIN/EAN: 4023149733512

Kröpfung 0mm - für Außenseiten - Türdicke von 10mm bis 16mm - Ohne Dämpfung - Ohne Schließautomatik - Montageplatten, Abdeckungen und Befestigungsschrauben sind nicht beinhaltet!

Topfscharnier sensys 110° für dünne Türen ohne Schließautomatik (Außenseite)

Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)

Basis "B"	-	Auflage "A"	+	Maß "C"	=	Distanz "D"
12.50 mm	-	mm	+	mm	=	1 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.

Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.

	Türgewicht in kg	Türhöhe in mm
	kg	mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

5,87 €

inkl. 19 % MwSt. zzgl. Versandkosten

Lieferzeit: 3-5 Tage*

Staffelpreise

ab 1 Stk.

je 5,87 €

ab 5 Stk.

je 4,85 €

ab 10 Stk.

je 4,52 €

In den Warenkorb

Anfrage zum Artikel

Produktbeschreibung
Rezensionen
Hersteller Informationen

Topfscharnier sensys Typ 8676 110° für dünne Türen (Außenseite)

Scharnier mit Aufklipstechnik ohne Schließautomatik
Zum Beispiel für Push to open-Anwendungen
Für Türdicken von 10 - 16 mm
Topfdurchmesser 35 mm
Ohne Schließautomatik ohne Dämpfung (geeignet für Push to open Anwendungen)
Integrierte Auflagenverstellung ± 2 mm
Integrierte Tiefenverstellung + 3 mm / – 2 mm
Höhenverstellung über Montageplatte
Scharniertopf /-arm: Stahl vernickelt
Scharniertopf TH 52 zum Anschrauben
Geringe Topftiefe: 7,8mm
Für vorliegende Türen
Basis B: 12,5mm
Hinweis: Die Befestigung des Scharniers in der Tür ist Material und Qualitätsabhängig zu wählen und mittels geeignetem Test abzusichern.

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

Zur Auswahl der Montageplatten

Kurzanleitung zur Topfscharnier- und Montageplattenauswahl

Produkteigenschaften

Produktfamilie:Hettich sensys

Schließeigenschaften:

Oberfläche:Vernickelt

Anschlagsart:voll vorliegend

Korpuswinkel:Korpuswinkel 90°

Öffnungswinkel:Öffnungswinkel 110°

Topfdurchmesser:35mm

Türdicke:Türdicke von 10 bis 16mm

Artikeldatenblatt drucken

Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.

Diesen Artikel haben wir am 03.10.2016 in unseren Katalog aufgenommen.
