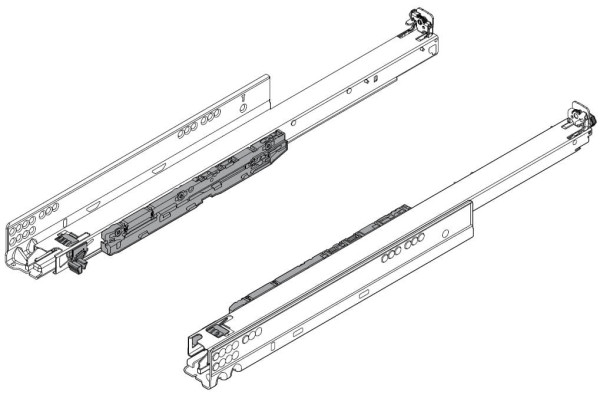

MOVENTO mit BLUMOTION S, Vollauszug 40 kg, NL=420, BLUM 760H4200S ZN

29,00 €
inkl. 19 % MwSt. zzgl. Versandkosten
Art.Nr.: 5116888
Hersteller: Blum
GTIN/EAN: 9009494231892
Lieferzeit: 2-4 Tage*
Berechnungshilfe zum Festlegen der Schubkastenbreite.
UF
Schrank-Breite INFOSchrank-Seitendicke INFOSchub.-Seitendicke INFO
mm mm mm

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  42 mm INFO
=  Schubkasten-Lichte
=  520 mm
INFO

Schubkasten-Lichte
520 mm
+  2 x Schubkasten-Seitendicke
+  27 mm
=  Schubkasten-Breite
=  547 mm
INFO

Hier finden Sie nach Ihren Vorgaben angefertigte Holzschubkästen.

MOVENTO mit BLUMOTION S  Nennlänge 420mm

  • Für Holzschubkästen (Schubkastenlänge 410mm)   -> zu den individuell angefertigten Holzschubkästen
  • Nennlänge 420mm
  • Mindestkorpustiefe = Nennlänge + 3mm
  • Belastbarkeit 40 kg
  • Komfortable Aufschiebemontage - den Schubkasten einfach auf die Führungsschiene setzen und einschieben.
  • Verdeckter Vollauszug mit integrierter schaltbarer BLUMOTION S für sanftes und leises Schließen.
  • Synchronisierter Schwebelauf.
  • Die Front kann neben der Höhe und Neigung auch seitlich und in der Tiefe eingestellt werden. Schnell, einfach und werkzeuglos kann somit ein exaktes Fugenbild erreicht werden.
  • Maximale Schubkastenseitendicke 16mm.
  • Unterer Überstand der Schubkastenseite über den Schubkastenboden 12mm - 15mm
  • Die integrierte Zuhaltung verhindert ein ungewolltes Öffnen.
  • Werkzeuglose, intuitive Höhenverstellung bis + 3 / - 1 mm, Seitenverstellung bis +/- 1,5 mm, Radialverstellung bis +/- 1,5 mm und Neigungsverstellung.
  • Toleranzausgleich seitlich und in der Tiefe
  • Optional: Werkzeuglose Tiefenverstellung separat bestellbar.
  • Optional: Geeignet für den Einsatz mit SERVO-DRIVE - die elektrische Öffnungsunterstützung.
  • Optional: Kombinierbar mit TIP-ON BLUMOTION
  • Stahl verzinkt.
Achtung: Die nötigen Schnäpper zur Befestigung der Auszugsführung am Schubkasten müssen separat bestellt werden.  Art.Nr. 5116933

Ein Set besteht aus:
- 2 Auszugsführungen ( 1x Links, 1x Rechts )

Optionales Zubehör:
- Tiefenverstellung Art. Nr. 5116932

- TIP-ON BLUMOTION




Wir empfehlen Ihnen noch folgende Produkte:

Kupplungspaar für Movento Schubkastenführungen

Kupplungspaar für Movento Schubkastenführungen

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

Direktbefestigungsschraube 6,3 x 18 (200 St.)

Direktbefestigungsschraube 6,3 x 18 (200 St.)

Direktbefestigungsschraube 6,3 x 11 (200 St.)

Direktbefestigungsschraube 6,3 x 11 (200 St.)

Direktbefestigungsschraube 6,3 x 14 (200 St.)

Direktbefestigungsschraube 6,3 x 14 (200 St.)

Direktbefestigungsschraube 6,3 x 10,5   Torx20   (100 St.)

Direktbefestigungsschraube 6,3 x 10,5 Torx20 (100 St.)

Direktbefestigungsschraube 6,3 x 14   Torx20   (100 St.)

Direktbefestigungsschraube 6,3 x 14 Torx20 (100 St.)

Direktbefestigungsschraube 6,3 x 11,5   Torx20   (100 St.)

Direktbefestigungsschraube 6,3 x 11,5 Torx20 (100 St.)

Produkteigenschaften

Produktfamilie:
Movento
Schließeigenschaften:
mit Dämpfung
Nennlänge:
NL 420
Auszugsmerkmale:
Vollauszug
Belastbarkeit bis:
40kg

Montageanleitung MOVENTO S
1.91 MB
