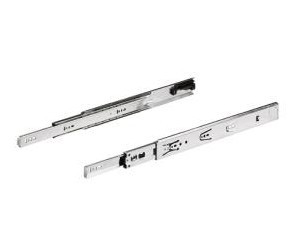

Kugelauszug KA 5632 mit Stop Control, Seitenmontage, Abmessungen (H x B) 46 x 12,7 mm, 600

32,22 €
inkl. 19 % MwSt. zzgl. Versandkosten
Art.Nr.: 9080479
Hersteller: Hettich
GTIN/EAN: 4023149017261
Für weitere Informationen besuchen Sie bitte die Artikelseite des Herstellers.
Lieferzeit: 6-9 Tage*
Berechnungshilfe zum Festlegen der Schubkastenbreite.
KA
Schrank-Breite
mm INFO
Schrank-Seitendicke
mm INFO
Schub.-Seitendicke
mm INFO

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  25.5 mm INFO
=  Schubkasten-Breite
=  536.5 mm
INFO

Schubkasten-Breite
536.5 mm
-  2 x Schubkasten-Seitendicke
-  27 mm
=  Schubkasten-Lichte
=  509.5 mm
INFO

Hier finden Sie nach Ihren Vorgaben angefertigte Holzschubkästen.

Kugelauszug KA 5630 SC 600mm

  • Präzisions-Vollauszug
  • Stop Control – der integrierte Selbsteinzug schließt den Schubkasten sicher und selbsttätig und verhindert ein ungewolltes Öffnen.
  • Seitliche Montage
  • Mit Hilfe eines Entriegelungshebels ist der Schubkasten von der Führung trennbar und kann somit problemlos herausgenommen und wieder eingesetzt werden.
  • Leichter Lauf und hohe Seitenstabilität durch exakte Führung
  • Für Holzschubkästen mit genutetem, gefälztem oder aufgesetztem Boden
  • Einbaubreite 12,7mm
  • Nennlänge 600mm
  • Mindestkorpustiefe 604mm
  • Belastbarkeit 40kg
  • Eine Garnitur besteht aus einem linken und einem rechten Kugelauszug
  • Stahl verzinkt, blau passiviert


- Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben ø 4mm oder mit Direktbefestigungsschrauben ø 6,3mm. Für die Befestigung am Holzschubkasten empfehlen wir mind. 8 Stück Panhead-Schrauben ø 4,0 x 12mm. ( Schrauben sind nicht beinhaltet )

-> Montageanleitung.pdf

- Maß "C"=416mm; "b1"=96mm; "b2"=128mm


Angaben zur Produktsicherheit
Hersteller: Hettich Holding GmbH & Co. oHG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern - Germany
Webseite: web.hettich.com

Wir empfehlen Ihnen noch folgende Produkte:

Direktbefestigungsschraube 6,3 x 11,5   Torx20   (100 St.)

Direktbefestigungsschraube 6,3 x 11,5 Torx20 (100 St.)

Direktbefestigungsschraube 6,3 x 10,5   Torx20   (100 St.)

Direktbefestigungsschraube 6,3 x 10,5 Torx20 (100 St.)

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 11 (200 St.)

Direktbefestigungsschraube 6,3 x 11 (200 St.)

4,0 x 16mm  TX20  Senkkopf  Vollgewinde (1000 St.)

4,0 x 16mm TX20 Senkkopf Vollgewinde (1000 St.)

Spanplattenschraube 4,0 x 16mm vernickelt (200 St.)

Spanplattenschraube 4,0 x 16mm vernickelt (200 St.)

Anschlagdämpfer transparent  (50 Stück)

Anschlagdämpfer transparent (50 Stück)

Anschlagdämpfer zum Eindrücken transparent  (20 Stück)

Anschlagdämpfer zum Eindrücken transparent (20 Stück)

Anschlagdämpfer zum Eindrücken weiß  (20 Stück)

Anschlagdämpfer zum Eindrücken weiß (20 Stück)

Türanschlagdämpfer zum Eindrücken transparent  (100 Stück)

Türanschlagdämpfer zum Eindrücken transparent (100 Stück)

Produkteigenschaften

Produktfamilie:
Kugelauszug
Schließeigenschaften:
ohne Dämpfung
Nennlänge:
NL 600
Auszugsmerkmale:
Vollauszug
Belastbarkeit bis:
40kg
