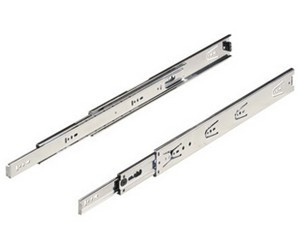

Kugelauszug KA 5632, Seitenmontage, Abmessungen (H x B) 46 x 12,7 mm, 500 mm, blau passiviert, verzinkt

Bild vergrößern

17,54 €

inkl. 19 % MwSt. zzgl. Versandkosten

Art.Nr.: 0073281

Hersteller: Hettich

GTIN/EAN: 4023149732812

Bewertung:

(1)

Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.

Lieferzeit: 2-4 Tage*

Artikeldatenblatt drucken

Rezension schreiben

Frage zum Artikel

Berechnungshilfe zum Festlegen der Schubkastenbreite.

Schrank-Breite mm	Schrank-Seitendicke mm	Schub.-Seitendicke mm

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite 600 mm	- 2 x Schrank-Seitendicke - 38 mm	= Schrank-Lichte = 562 mm

Schrank-Lichte 562 mm	- 2 x Einbaubreite (EB) - 25.5 mm	= Schubkasten-Breite = 536.5 mm

Schubkasten-Breite 536.5 mm	- 2 x Schubkasten-Seitendicke - 27 mm	= Schubkasten-Lichte = 509.5 mm

Hier finden Sie nach Ihren Vorgaben angefertigte Holzschubkästen.

Kugelauszug KA 5632 500mm

Präzisions-Vollauszug mit Auszuganschlag und Ausrollsicherung
Seitliche Montage
Mit Hilfe eines Entriegelungshebels ist der Schubkasten von der Führung trennbar und kann somit problemlos herausgenommen und wieder eingesetzt werden.
Leichter Lauf und hohe Seitenstabilität durch exakte Führung
Für Holzschubkästen mit genutetem, gefälztem oder aufgesetztem Boden
Einbaubreite 12,7mm
Nennlänge 500mm
Mindestkorpustiefe 504mm
Belastbarkeit 45kg
Stahl verzinkt, blau passiviert

Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben ø 4mm oder mit Direktbefestigungsschrauben ø 6,3mm. Für die Befestigung am Holzschubkasten empfehlen wir mind. 8 Stück Panhead-Schrauben ø 4,0 x 12mm.
( Schrauben sind nicht beinhaltet )

-> Montageanleitung.pdf

Maß "C"=442mm; "b1"=96mm; "b2"=128mm; "b3"=64mm
